GYM 光缆组件
Description
一、 型号
① 光缆组件： GYM31FT4AN21-GYM31FT4AN21-C8*48-S2
型号说明：两端为四十八芯 GYM31FT4AN21 插头，使用 8mm 四十八芯单模光缆， 长度为 2 米。
② 光缆组件： GYM31FF4AN01C2-G
型号说明：四十八芯插座，和 GYM31FT4AN21 插头对接。
③ 光缆组件： GYM15FT1AN21-MTPYD-C3.5*12-MIV2
型号说明：一端为十二芯 GYM15FT1AN21 插头，另外一端为 MTPYD 插头母头， 使用 3.5mm 十二芯芯 OM3 铠装光缆，长度为 2 米。

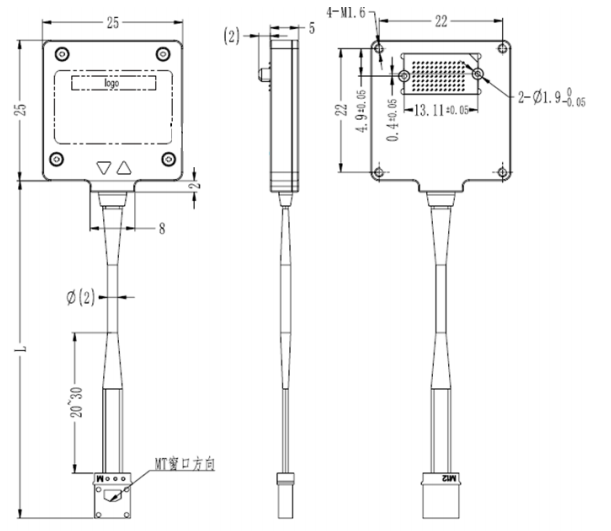

二、 产品外形及尺寸
2.1 GYM31FT4AN21-GYM31FT4AN21-C8*48-S2
(3)光路对应关系：一一对应
2.2 GYM31FF4AN01C2-G
三、 性能指标
|
项目 |
参数 |
|
光学性能 |
GYM 插入损耗：单模 IL≤0.7dB，多模≤0.5dB MTPYD 损耗≤0.75dB |
|
事情温度 |
-40℃~+85℃ |
|
振动 |
频率 10~2000Hz，加速度 147 m/s2 |
|
攻击 |
峰值加速度 980m/s2 |
|
机械耐久性 |
≥500 次 |
注：本产品有全国产化型号可选
Important Notice
Performance figures, data and any illustrative material provided in this data sheet are typical and must be specifically confirmed in writing by F-tone Networks before they become applicable to any particular order or contract. In accordance with the F-tone Networks policy of continuous improvement specifications may change without notice.
The publication of information in this data sheet does not imply freedom from patent or other protective rights of F-tone Networks or others. Further details are available from any F-tone Networks sales representative.
