CG-03-00-3293-LX 光缆组件

0.0/5 rating (0 votes)

Description

1 产品功效和用途
1.1 产品功效
该光缆组件组要用于车载通信，机箱间互连。
1.2 装置使用情况
车载情况
2 产品组成

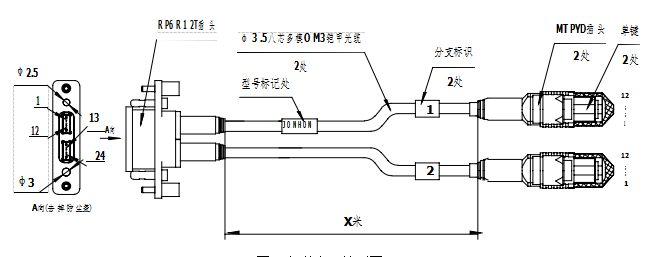

CG 03 00 3293 LX

通用型号： CG-03-00-3293-LX
型号说明：组件一端为 1 个 RP7R12T 插头(铜镀镍壳体)，二端为 2 个 MTPYD 插头(不带导针，母头)，适配φ3.5 十二芯多模 OM3 铠甲光缆，光缆总长为 X 米。订货前需与设计确定长度信息，以防因长度不对适造成计划不适用。
通用型号： CG-03-00-3293-L1
型号说明：组件一端为 1 个 RP7R12T 插头(铜镀镍壳体)，二端为 2 个 MTPYD 插头(不带导针，母头)，适配φ3.5 十二芯多模 OM3 铠甲光缆，光缆总长为 1
米。

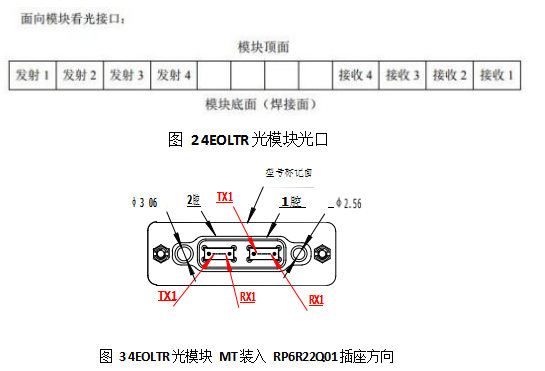

4EOLTR-85-512× 2M 光�？楣饪诮缢等缦�，光�？榈� MT 装入 RP6R22Q01 插座中，偏向如下所示。

CG 03 00 3293 LX 4

QSFP 光�？� (用户产品)光口界说如下，MTPYD 插头装入后，接收 1 对应 MTPYD 插头的 1 孔位。 CG 03 00 3293 LX 4

CG 03 00 3293 LX 5

3 适用规范
Q/21EJ969 《军用光缆组件总规范》
4 技术要求
4.1 光缆规格

CG 03 00 3293 LX 4

光缆性能：
光缆类型： Φ3.5 十二芯铠甲光缆
传输模式：多模 OM3
光缆护套质料：玄色 TPU
增强构件：铠甲钢带、芳纶纤维
最小弯曲半径：10D (D 为光缆外径)
线路损耗：≤4.0dB/Km@850nm 、≤2.0dB/Km@1300nm

4.2 连接器规格

项目	RP	MTPYD
连接器插入损耗	≤0.8dB	≤0.7dB
组件插入损耗	两端连接器插入损耗之和+光缆损耗
插拔次数	500 次
事情温度	-45℃~+85℃
振动	频率：10~2000Hz ，加速度 147 m/s2	频率: 10 Hz~55 Hz, 单振幅 0.75 mm,一次扫描时间 1 min
攻击	峰值加速度：490 m/s2 ，半正弦波连续时间 11ms

5 验收及交付要求
5.1 交付要求
随产品提供使用说明书。

6 研制进度要求

序号	节点	进度 (年/月)	备注
1	计划设计评审	2022.10
2	详细设计评审
3	C 转 S		可逾越
4	状态鉴定

注：本产品有全国产化型号可选

Important Notice

Performance figures, data and any illustrative material provided in this data sheet are typical and must be specifically confirmed in writing by F-tone Networks before they become applicable to any particular order or contract. In accordance with the F-tone Networks policy of continuous improvement specifications may change without notice.

The publication of information in this data sheet does not imply freedom from patent or other protective rights of F-tone Networks or others. Further details are available from any F-tone Networks sales representative.

光缆类型： Φ3.5 十二芯铠甲光缆

传输模式：多模 OM3

光缆护套质料：玄色 TPU

增强构件：铠甲钢带、芳纶纤维

最小弯曲半径：10D (D 为光缆外径)

线路损耗：≤4.0dB/Km@850nm 、≤2.0dB/Km@1300nm

4.2 连接器规格

表1光路关系和印字内容

光�？�	光口	RP6插头孔位	分支标识	MTPYD孔位	光口	光�？�
4EOLTR光�？� 1	RX1	1	1	12	TX1	QSFP光模块1
	RX2	2		11	TX2
	RX3	3		10	TX3
	RX4	4		9	TX4
