J599 系列光缆组件
Description

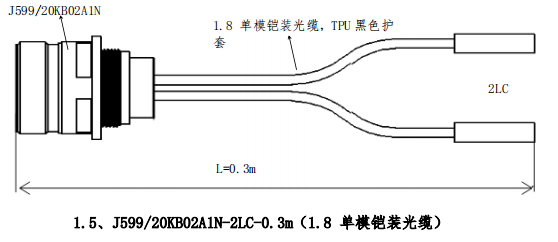

1、产品外形及尺寸及详细要求
1.5.型号说明：产品一端为 1 个 J599/20KB02A1N 插座 ，另一端为 2 个 LC 接头 ，光缆 为 1.8mm 单模铠装光缆 ，TPU 玄色护套 ，长度 0.3m
链路损耗： ≦0.6+0.3+0.4dB/km*Lm (1310nm)

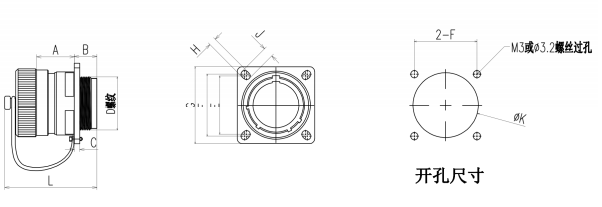

2、插头插座外形尺寸图
|
壳体号 |
A |
B |
C |
D |
E |
F |
G |
H |
J |
K |
L |
|
11# |
20.8 |
10.7 |
2.5 |
M15*1.0 |
18.30 |
20.62 |
26.20 |
3.25 |
4.89 |
20.22 |
41.10 |
3、光缆组件参数
|
性能参数 |
指标要求 |
|
插拔次数 |
500次 |
|
材质 |
不锈钢材质 |
|
防护品级 |
IP67 |
|
盐雾性能 |
48H |
|
事情温度 |
-40℃~+85℃ |
|
连接器损耗 |
≦0.6dB |
|
光缆组件坚持力 |
/ |
4、光缆参数

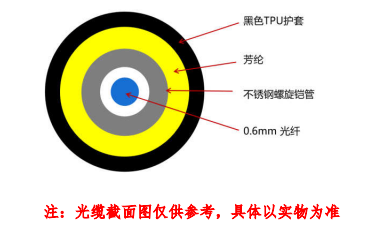

4.1 光缆截面图
4.2 光缆特性
|
光缆外径 |
1.8±0.2mm |
最小弯曲半径 |
|||
|
光纤模式 |
单模 |
静态 |
10D |
动态 |
20D |
|
光纤衰减 (成缆后) |
≤0.4dB/km@1310nm |
光缆抗拉力 |
|||
|
|
|
恒久 |
500N |
短期 |
800N |
|
事情温度 |
压扁力 |
||||
|
-40 °C to +85 °C |
恒久 |
2000N/10cm |
短期 |
3000N/10cm |
|
5、包装规范
1、产品独立包装袋包装 ，每袋 1 条 ，及格证在 PE 袋子里
2、随货附发货清单及检测报告
3、ZLTC 包装或中性包装
注：本产品有全国产化型号可选
Important Notice
Performance figures, data and any illustrative material provided in this data sheet are typical and must be specifically confirmed in writing by F-tone Networks before they become applicable to any particular order or contract. In accordance with the F-tone Networks policy of continuous improvement specifications may change without notice.
The publication of information in this data sheet does not imply freedom from patent or other protective rights of F-tone Networks or others. Further details are available from any F-tone Networks sales representative.
