标准光�？�
XCE系列
Description
XCE系列
● 在同接触件数的情况下,较XC系列产品体积小、重量轻。
● 卡口式快速连接,操作便当快捷、连接可靠、抗震动、耐攻击。
● 五键定位,具有盲插和防误插功效。五种键位的选择,可避免相同外形连接器间的误插。
● 插头插座均既可装孔,也可装针。
● 高可靠的双曲面线簧插孔,使连接器插拔柔和,接触可靠,接触电阻小。
● 插头插座接端方法为焊接。
情况性能
● 事情温度: -55℃~+200℃
● 相对湿度: 40℃时达95%
● 事情高度: 海拔30000m
● 振动: 频率10Hz~2000Hz加速度147m/s²
● 攻击: 加速度490m/s²
● 恒加速度: 490m/s²
● 有良好的防盐雾、防湿润、防霉菌、防淋雨、防沙尘等性能

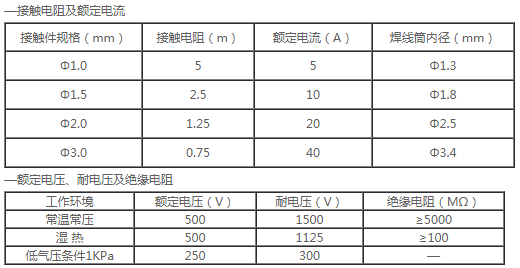

电器性能:
机械性能:
● 壳体: 高强度铝合金 —屏蔽镀层: 镀锌彩虹色或军绿色钝化、化学镀镍 —非屏蔽镀层: 阳极氧化着色 —绝缘体.
● 热固性质料 —封线体和密封圈: 硅橡胶质料 —接触件: 铜合金质料 镀层银、金 —机械寿命: ≥1000次 标记、代号及意义
标记示例:
● XCE系列18型装10芯镀银插孔插头,屏蔽、壳体镀锌彩虹色钝化,W键位其标记代号为;XCE10T10KP(w)
● XCE系列18型要领兰装10芯镀银插针插座,屏蔽,壳体镀锌彩虹色钝化,W键位其标记代号为: XCE18F10ZP（W）
● 整套XCE系列电连接器标记代号为XCE18f1ozp(W)/p
● 标记代号为XCE18S10MP/P.P3其含意为:
XCE系列双头密封插座和俩个插头配套的整套电连接器。 其中,插座为18型装有10芯镀银插件的双色密封插座,屏蔽,外壳系镀锌彩虹色钝化,N键位;一只插头为18型装有10芯镀银插针,屏蔽壳体为镀锌彩虹色钝 另一只插座为18型装有10芯镀银插孔,屏蔽,壳体为镀锌军绿色钝化。俩只插头均为N键位。

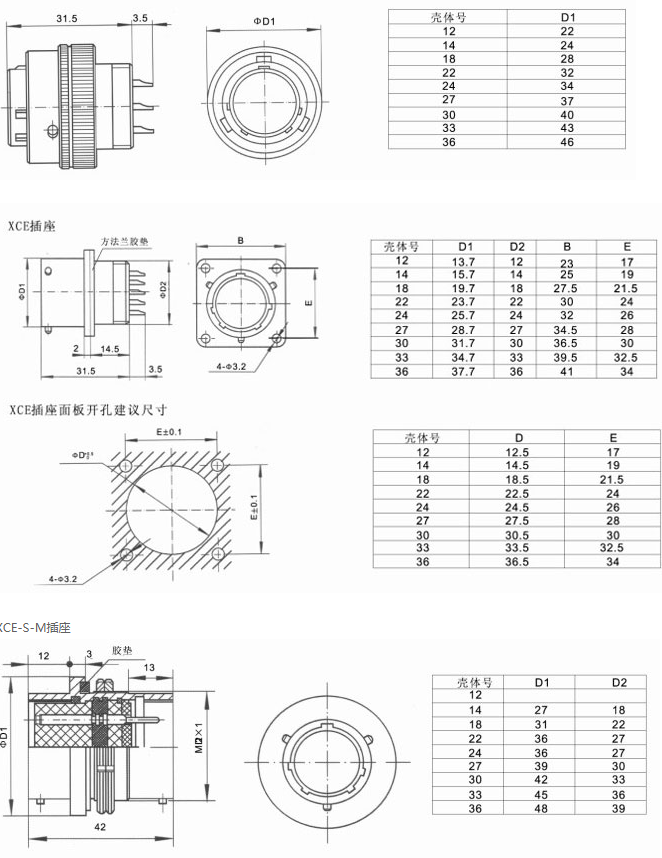

外形尺寸:

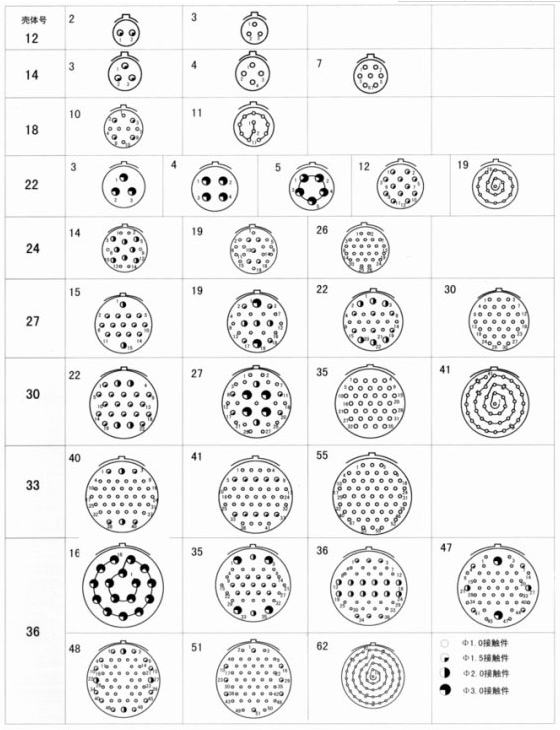

xce系列接点排列（装针绝缘体插合面视图）:
Important Notice
Performance figures, data and any illustrative material provided in this data sheet are typical and must be specifically confirmed in writing by F-tone Networks before they become applicable to any particular order or contract. In accordance with the F-tone Networks policy of continuous improvement specifications may change without notice.
The publication of information in this data sheet does not imply freedom from patent or other protective rights of F-tone Networks or others. Further details are available from any F-tone Networks sales representative.
