XC系列
Description
XC系列
本系列产品为低频类电连接器。九号壳体号;4种接触件规格;32种孔位排列。从1孔道62孔。接纳卡口式快速连接系统,操作便当,连接可靠,耐振动,抗攻击。五键槽定位,具有盲插和防误插功效。高可靠的双曲面线簧孔使连接器插拔柔和,接触电阻小,事情可靠。插座共有五种形式供选用。切合国家军用标准GJB2889。广泛用于航天 ，航空、航海、铁路、野战通讯及种种仪器、仪表等设备中。
情况性能
● 事情温度: -55℃~+200℃
● 相对湿度: 40℃时达95%
● 事情高度: 海拔30000m
● 振动: 频率10Hz~2000Hz加速度147m/s²
● 攻击: 加速度490m/s²
● 恒加速度: 490m/s²
● 气密性: 双头密封插座50.7KPa要领法兰密封插座152KPa
● 防盐雾、防湿润、防霉菌性能均切合GJB2889标准要求

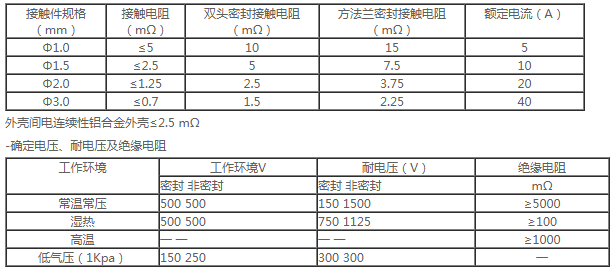

电器性能:
机械性能
● 壳体: 高强度铝合金质料
● 非屏蔽镀层: 阳极氧化着色
● 屏蔽镀层: 镀锌彩虹色钝化或军绿色钝化、化学镀镍、喷沙镀镍
● 绝缘体: 热固性质料
● 封线体和密封圈: 硅橡胶质料
● 接触件: 铜合金质料镀层金、银

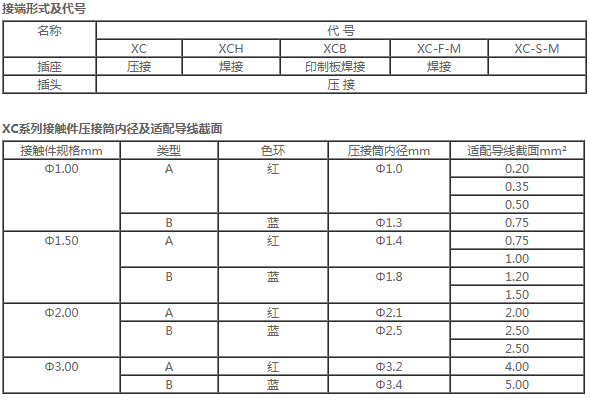

● 压接型: 从绝缘体后装卸 ，焊接与印制板型不可装卸
● 机械寿命: ≥1000次

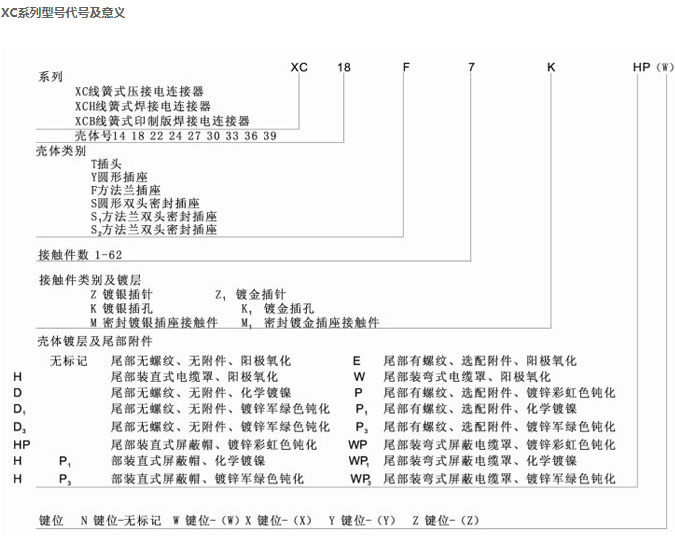

说明:
● 体现整套电连接器时,型号代号用分数形式,插座写作分子,插头写作分母,可仅标明插头的壳体镀层部附件形式,中间用斜线离隔。

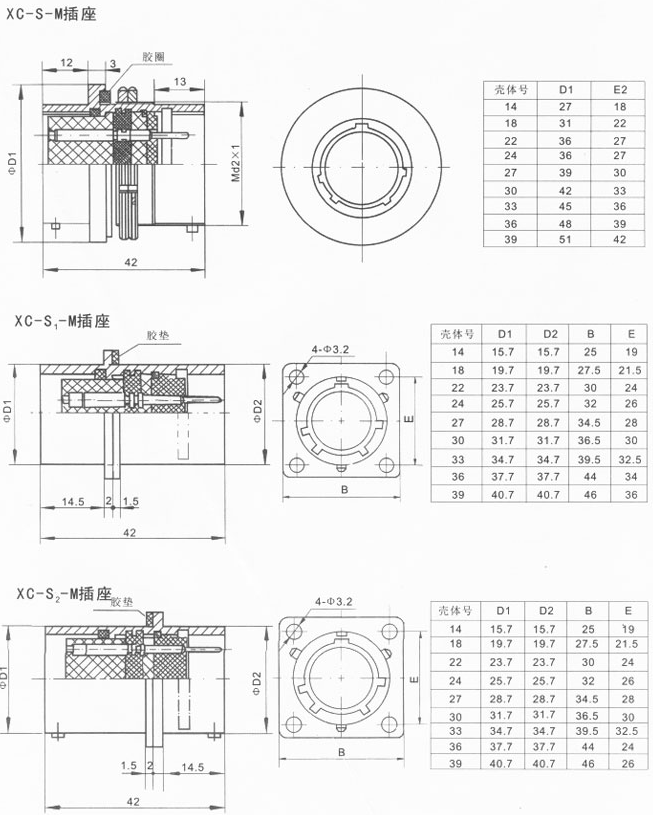

● XC-S-M顺个头密封插座的一端为插针,另一端为插孔。相配的两个插头中,一个装针的插头型号代号写在分母的前半部分,加一个装孔的插头写在分母的后半部分,中间用“.”离隔。
● 关于选配插头（座）,可在其型号后加上“+”后再写出所要选的附件。
● 关于要求选用B型压接针或孔的,在型号后注上“（）”,在其内写出接触件规格和压接针孔类型如: XC30F30Z1D(Φ1B)不注明的均为A型压接针孔。
标记示例:
XC系列14型装镀金插针要领兰插座,接触件数为4芯,配弯式屏蔽电缆罩,化学镀镍,N键位,标记代号为XC14F4Z1WP1
XC系列14型镀金插孔插头,接触件数为4芯,配弯式屏蔽电缆罩, N键位,标记代号为XC14T4K1WP1整套电连接器标记代号为XC14F4Z1WP1/K4 WP1
Important Notice
Performance figures, data and any illustrative material provided in this data sheet are typical and must be specifically confirmed in writing by F-tone Networks before they become applicable to any particular order or contract. In accordance with the F-tone Networks policy of continuous improvement specifications may change without notice.
The publication of information in this data sheet does not imply freedom from patent or other protective rights of F-tone Networks or others. Further details are available from any F-tone Networks sales representative.
