SDI光纤延长器
Description
SDI光纤延长器
产品介绍：
Mini SDI系列光纤延长器，将超高清画质光纤延长传输，实现SDI音视频（内嵌音频）、1路反向485数据传输，发射端SDI输入支持环出，接收端SDI双输出。最高区分率1920*1200@60hz，支持单模多模兼容，简单使用，免调试，超高清。
Mini SDI系列光纤延长器（此产品别称:SDI高清光端机、SDI光端机、SDI光纤收发器、SDI光纤延长器）。Mini SDI系列光纤延长器，默认传输距离1km，支持定制1-20km传输距离 ；
产品特性：
● 单芯光传1路正向3G-SDI视频带环出+1路反向RS485数据 ；
● SDI支持内嵌音频，延时＜2ms ；
● 发射端1路SDI输入，1路SDI环出 ；
● 接收端2路SDI同步输出 ；
● 最高支持区分率1920108060Hz向下兼容 ；
● 支持向下兼容3G-SDI、HD-SDI、SD-SDI制式 ；
● 支持重准时功效 ；支持视频环出功效 ；
● 支持1路反向RS485数据 ；
● 单多模兼容，多模传输距离500M，单模传输距离20KM ；
● 即插即用，无需设置 ；
● 设备成对使用，注意设备有发射机与接收机区分 ；
技术指标：
|
光器件指标
|
|
|
波长
|
1310-1550nm
|
|
速率
|
3Gbps
|
|
发射光功率
|
＞-5db
|
|
发射灵敏度
|
＞-14db
|
|
光口
|
LC
|
|
视频指标
|
|
|
标准
|
SMPTE 424M, SMPTE 292M, SMPTE 259M, DVB-ASI
|
|
输出输入速率
|
2.97Gbit/s
|
|
支持区分率
|
1080P60Hz、1080P59.94Hz、1080P30Hz、1080P25Hz、1080P24Hz、1080i60Hz、1080i50Hz、1080P50Hz、 720P60Hz、720P50Hz、PAL(576i50Hz)、 NTSC（480i60Hz）
|
|
交流阻抗
|
75欧姆
|
|
信号摆幅
|
800mV±10%
|
|
物理接口
|
（-75 BNC接头）
|
|
数据指标
|
|
|
电平类型
|
RS485（2线制）
|
|
误码率
|
<10^-9
|
|
速率
|
0-400Kbps
|
|
物理接口
|
凤凰端子
|
|
其它指标
|
|
|
事情温度
|
-20°C ~75°C
|
|
存储温度
|
-40°C ~85°C
|
|
供电方法
|
5V
|
|
功耗
|
＜1.5W
|
|
电源物理接口
|
micro-USB |

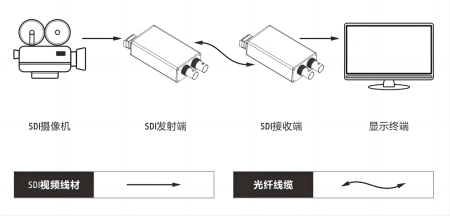

连接示意图：
3GSDI光端机发射机接入信号源 ；
3GSDI光端机发射机插入LC光纤线 ；
3GSDI光端机发射机USB电源口插入5V电源 ；
3GSDI光端机接收机插入显示器 ；
3GSDI光端机接收机插入LC光纤线 ；
3GSDI光端机接收机USB电源口插入5V电源 ；
大宝娱乐 | F-tone Networks
企业邮箱：sales@f-tone.com
企业网站：www.f-tone.com
企业网站：www.sfpgmk.com
企业电话：028-85255257
企业传真：028-85977702
注：本产品有全国产化型号可选
本产品（FT-XW系列）仅展示部分参数，如有需要，请联系大宝娱乐。
Important Notice
Performance figures,data and any illustrative material provided in this data sheet are typical and must be specifically confirmed in writing by F-tone before they become applicable to any particular order or contract. In accordance with the F-tone policy of continuous improvement specifications may change without notice.
The publication of information in this data sheet does not imply freedom from patent or other protective rights of F-tone or others. Further details are available from any F-tone sales representative.
