HDMI光纤延长器(S)
Description
HDMI光纤延长器(S)
产品介绍：
FT-XW-Mini HDMI-S系列迷你4K60 HDMI光纤延长器 ，接纳视频处理和光电转换一体设计 ，通过1芯光纤传输4K2K60Hz视频信号 ，实现无延时、高质量的信号延长10公里 。内置EDID和手动学习EDID ，支持按键模式切换 ，具有断电EDID影象存储功效、电源插口带锁、1.5W低功耗 ，602217mm小尺寸体积外观 。
产品特性:
● 支持4K2K60Hz 4:2:0区分率向下兼容；
● 支持内置EDID模式和EDID手动学习 ，可按键模式切换；
● 发射端EDID手动学习按键 ，支持EDID断电后影象存储功效；
● 支持单边供电技术可从信号源HDMI口取电 。
● 支持光纤接口防尘 ，并有防脱落设计 ，制止防尘盖丧失；
● 支持电源插口带锁 ，避免事情历程中脱落；
● 支持便携装置的后置长螺丝；
● 支持一芯光纤单模传输10KM；
● 支持状态灯指示；
● 即插即用 ，无需调试；
技术指标：
|
波长
|
1310-1550nm（单纤）
|
|
速率
|
10Gbps
|
|
发射光功率
|
＞-3db
|
|
接收灵敏度
|
＞-10db
|
|
传输距离
|
10KM
|
|
光口
|
LC
|
|
HDMI版本
|
HDMI2.0
|
|
视频带宽
|
10.2 Gbps
|
|
视频区分率
|
4K*2K*60Hz区分率向下兼容
|
|
颜色空间
|
4K60Hz YUV 4:2:0；4K30Hz RGB, YCbCr 4:4:4 / 4:2:2 / 4:2:0
|
|
像素时钟
|
340MHZ
|
|
物理接口
|
HDMI 公头
|
|
供电方法
|
5V/1A
|
|
功耗
|
＜1.5W
|
|
物理接口
|
电源接口DC 3.5*1.35mm
|
|
外壳金属
|
锌合金
|
|
尺寸（长*宽*高）
|
60*22*17mm
|
|
产品净重
|
51.7g/台
|
|
装置方法
|
直插式
|
|
颜色
|
玄色
|
|
包装尺寸
|
210*160*46mm
|
|
制品重量
|
0.35KG
|
|
事情温度
|
-20℃~70℃
|
|
存储温度
|
-40℃~85℃
|
|
湿度
|
0-95% (无凝结）
|
|
MTBF
|
＞100000小时
|

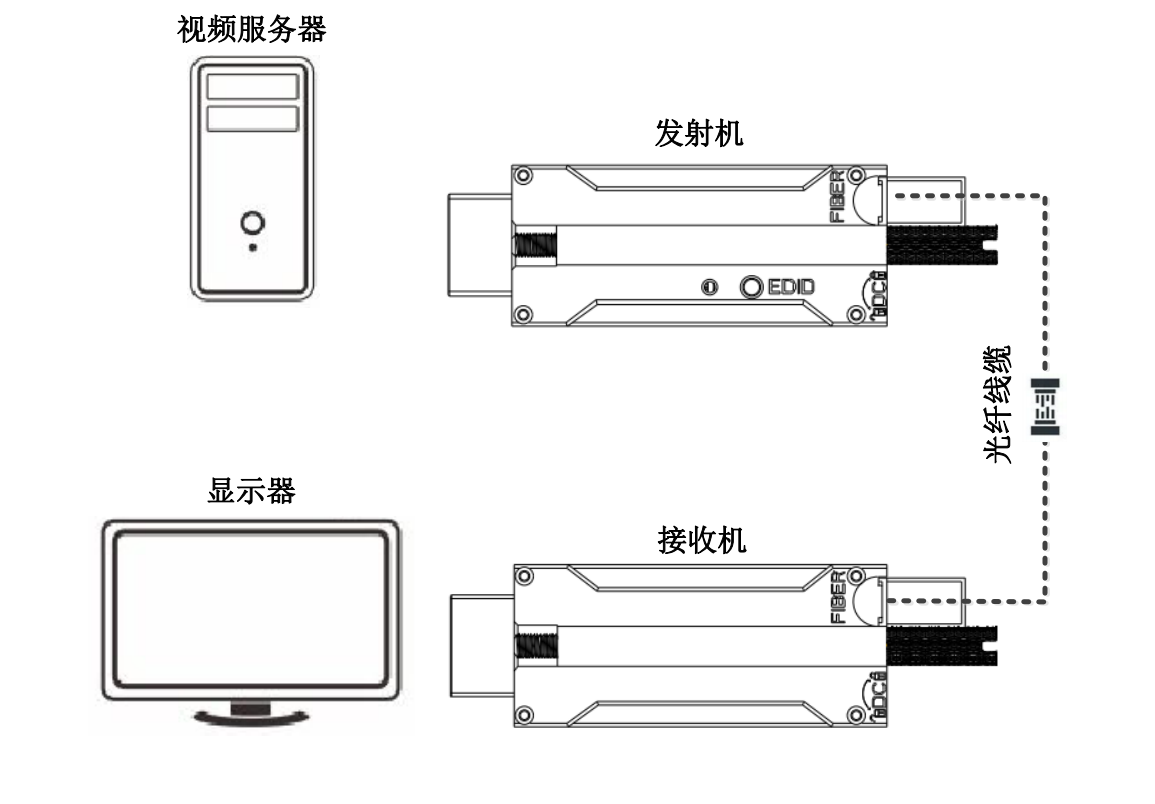

连接示意图：
大宝娱乐 | F-tone Networks
企业邮箱：sales@f-tone.com
企业网站：www.f-tone.com
企业网站：www.sfpgmk.com
企业电话：028-85255257
企业传真：028-85977702
注：本产品有全国产化型号可选
本产品（FT-XW系列）仅展示部分参数 ，如有需要 ，请联系大宝娱乐 。
Important Notice
Performance figures,data and any illustrative material provided in this data sheet are typical and must be specifically confirmed in writing by F-tone before they become applicable to any particular order or contract. In accordance with the F-tone policy of continuous improvement specifications may change without notice.
The publication of information in this data sheet does not imply freedom from patent or other protective rights of F-tone or others. Further details are available from any F-tone sales representative.
