Mini 4K HDMI光纤延长器
Description
Mini 4K HDMI光纤延长器
产品介绍：
Mini 4K HDMI系列光纤延长器，将4K超高清画质光纤延长传输，实现HDMI接口音视频传输，最高区分率4096*2160@30hz，支持单模多模兼容，简单使用，免调试，超高清（此产品别称:4K高清光端机、4K光端机、4K光纤收发器、4K光纤延长器）。
Mini 4K HDMI系列光纤延长器，外观有玄色、白色两种，默认传输距离1km，支持定制1-20km传输距离；
产品特性：
● 最高支持区分率4096216030Hz向下兼容；
● 支持国际标准HDCP 1.4；
● EDID透传模式；
● 支持RGB4:4:4、YUV4:4:4、4:2:2、4:2:0；
● 支持DDC CEC HPD信号；
● 单多模兼容，传输距离1KM，可定制20KM传输距离；
● 延时＜2毫秒；
● 支持热插拔信号；
● 即插即用，无需设置；
● 设备成对使用，注意设备有发射机与接收机区分；
技术指标：
|
光器件指标
|
|
|
波长
|
1310-1550nm
|
|
速率
|
10Gbps
|
|
发射光功率
|
＞-5db
|
|
发射灵敏度
|
＞-14db
|
|
光口
|
LC
|
|
视频指标
|
|
|
视频带宽
|
10GHz Gbps
|
|
区分率
|
4096*2160*30Hz向下兼容
|
|
像素时钟
|
297MHZ
|
|
物理接口
|
HDMI 公头(19Pins HDMI Type Port)
|
|
其它指标
|
|
|
事情温度
|
-20°C ~75°C
|
|
供电方法
|
5V/+-5%
|
|
功耗
|
＜1.5W
|
|
设备尺寸
|
79.2*20*10.3mm |
|
电源物理接口
|
micro-USB |

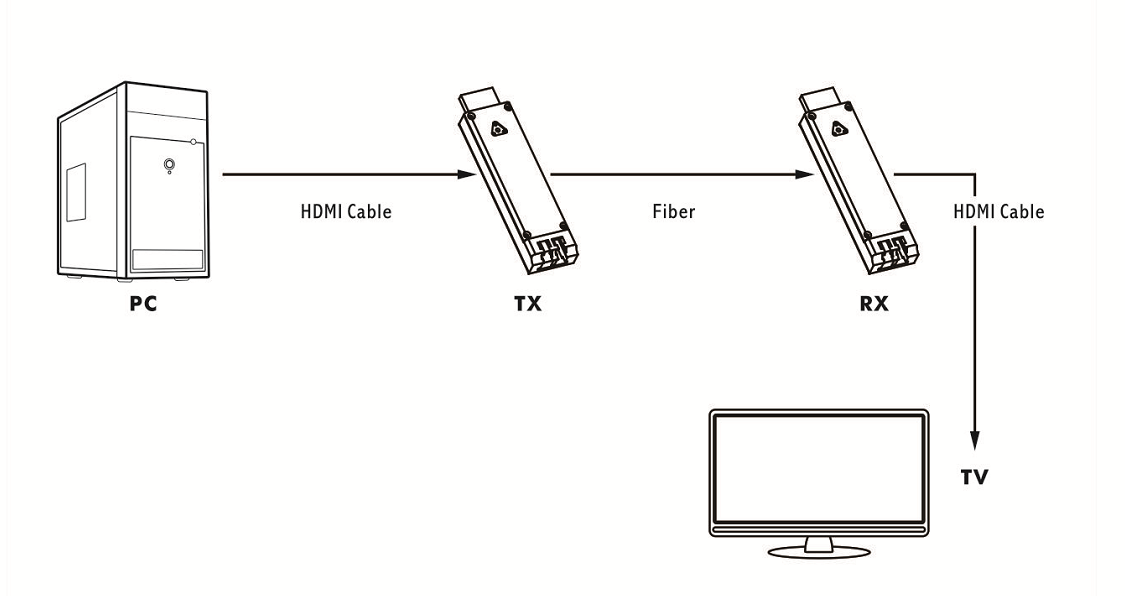

连接示意图：
HDMI光端机发射机接入信号源；
HDMI光端机发射机插入LC光纤线；
HDMI光端机发射机USB电源口插入5V电源；
HDMI光端机接收机插入显示器；
HDMI光端机接收机插入LC光纤线；
HDMI光端机收机USB电源口插入5V电源；
大宝娱乐 | F-tone Networks
企业邮箱：sales@f-tone.com
企业网站：www.f-tone.com
企业网站：www.sfpgmk.com
企业电话：028-85255257
企业传真：028-85977702
注：本产品有全国产化型号可选
本产品（FT-XW系列）仅展示部分参数，如有需要，请联系大宝娱乐。
Important Notice
Performance figures,data and any illustrative material provided in this data sheet are typical and must be specifically confirmed in writing by F-tone before they become applicable to any particular order or contract. In accordance with the F-tone policy of continuous improvement specifications may change without notice.
The publication of information in this data sheet does not imply freedom from patent or other protective rights of F-tone or others. Further details are available from any F-tone sales representative.
