JF6系列矩形疏散电连接器
Description
JF6系列矩形疏散电连接器
●适用于战略战术武器系统、航天运载系统级间的电气连接,以及种种电器系统、电子设备等系统之间的电气线路连接,并可作瞬间疏散
●连接方法为直插式,疏散方法为轴向直拔疏散
●产品体积小,重量轻,结构简单,性能可靠,其中JF6-42和 JF6-76插座插合面可耐瞬时高温火焰。
使用情况条件
事情温度: -55℃～100℃（31芯为-40℃～85℃）
相对湿度: 40±2℃时相对湿度90%～95%
事情气压: 101.33kPa～6.7Pa
正弦振动: 10～2000Hz 加速度150m/s2（31芯）
10～2000Hz 加速度200m/s2（76芯）
随机振动: 功率谱密度0.2G2/Hz
总加速度均方根值16.4G（42芯）
功率谱密度0.3G2/Hz
总加速度均方根值20G（76芯）
冲 击 加速度1000m/s2（31芯为500m/s2）
加 速 度 加速度500m/s2（76芯为200m/s2）

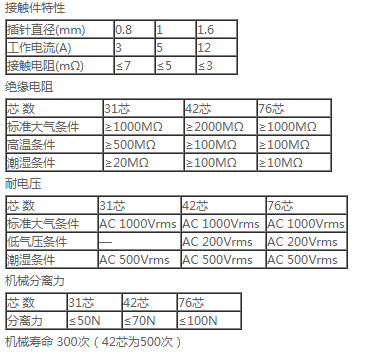

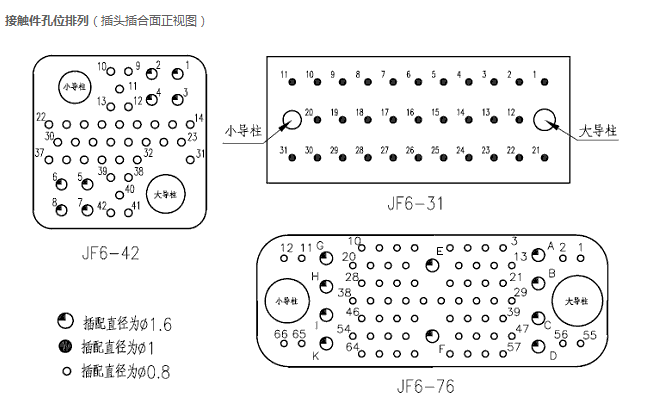

主要技术特性:
执行标准
Q/Ag1.076-2001《JF6-31疏散电连接器制造与验收规范》
Q/Ag1.076.2-2005《JF6-42疏散电连接器详细规范》
Q/Ag1.076.1-97《JF6-76矩形疏散电连接器详细规范》
① 矩形疏散电连接器
② 设计序号
③ 革新型
④ 芯数: 31、42、76
⑤ 电连接器类别: T-插头,Z-插座
⑥ 接触件类别: J-插针,K-插孔。（31芯本项不标注）

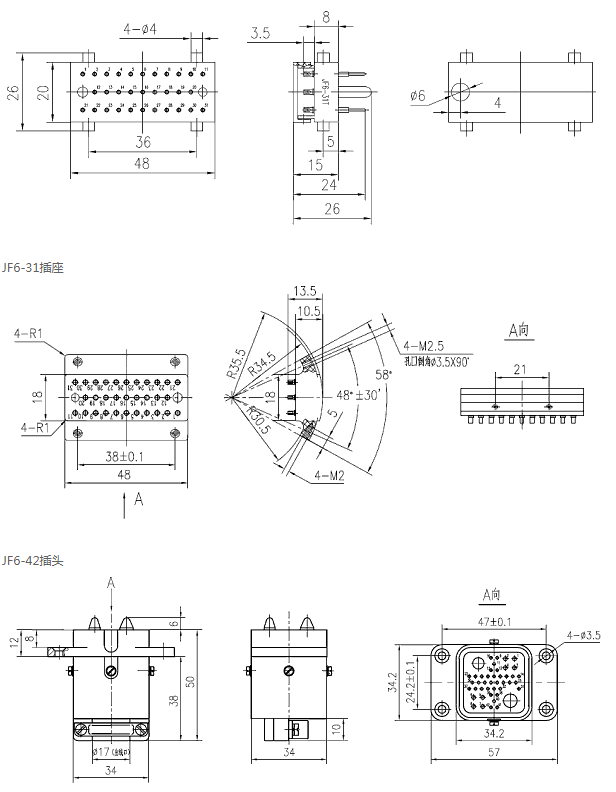

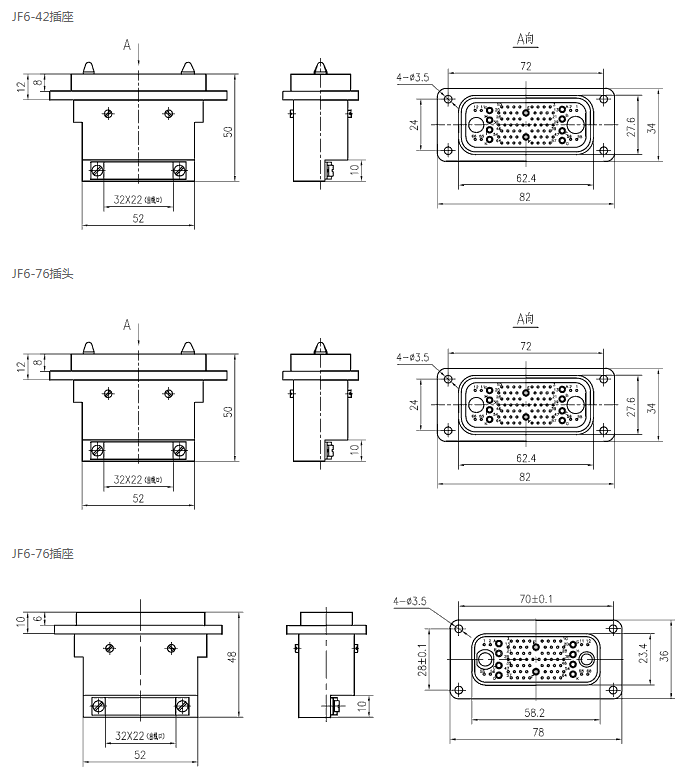

外形及装置尺寸:
操作要领
装置:
a） FT-75-JF6-31装置时,用螺钉将插座装置在弹体上,使插座上与插头对接的外貌与弹体外外貌平齐（允许稍凹进弹体,但不得凸出）。插头的牢固则利用插头上的四个搭柱。插头与插座插合,必须有外力作用,以包管插头与插座在情况外力作用下不会松开。牢固插头的部件必须能与插座一起移动一定的距离,以包管疏散功效的实现。
b）FT-75-JF6-42/JF6-76装置时,用M3的螺钉将插座或插头划分装置到各自的装置面板上。插适时,先确认插头与插座上的红色标记成一条直线,对齐插头与插座的大、小2个导柱、导套 ，然后再用力将插头直推入插座,并包管完全插合到位。插合的插头与插座,必须有外力作用,以包管插头与插座在情况外力作用下不会松开。
疏散:
a） FT-75-JF6-31疏散功效的实现。导弹燃烧后,随着弹体向前移动,插头与插座也一起向前移动,在向前移动的同时,利用发射筒上设计好的楔形结构,将插头与插座相互挤开,抵达最后疏散。
b） FT-75-JF6-42/JF6-76,在插头的轴向施加所需的机械力,直接可将插头与插座离开。
3. FT-75-JF6-42/JF6-76焊线时需拆下电缆罩,焊好后,再将电缆罩装回壳体,拧紧螺钉,将导线用夹线板夹紧牢固。
型号规格
目前已有规格品种如下：FT-75-JF6-31T、FT-75-JF6-31Z、FT-75-JF6A-31T、FT-75-JF6A-31Z、FT-75-JF6-42TJ、FT-75-JF6-42ZK、FT-75-JF6-76TJ、FT-75-JF6-76ZK。
Important Notice
Performance figures, data and any illustrative material provided in this data sheet are typical and must be specifically confirmed in writing by F-tone Networks before they become applicable to any particular order or contract. In accordance with the F-tone Networks policy of continuous improvement specifications may change without notice.
The publication of information in this data sheet does not imply freedom from patent or other protective rights of F-tone Networks or others. Further details are available from any F-tone Networks sales representative.
