YF1疏散脱落连接器
Description
YF1疏散脱落连接器
YF1系列圆形疏散脱落所在连接器适用于军用电子系统,以及种种电器、电子设备等系统之间的电气线路连接,以及其它工业设备的电连接器,并可作瞬间电磁疏散和机械疏散。连接方法为旋插及直插,疏散方法为电磁和机械疏散。插座密封,并设有防火焰机构,能蒙受短时间850℃高温火焰。
使用情况条件:
● 情况温度: -40℃~85℃
● 相对湿度: 40±2℃时相对湿度95％~98％
● 事情温度: 在850℃高温下正常事情80秒（插座）
● 事情气压: 222.9kPa~1.33Pa
● 正弦振动: 10~2000Hz 加速度98m/s²
● 攻击加速度: 686 m/s²
● 加速度 加速度: 245 m/s²
主要技术特性:
● 事情电流: 3A
● 接触电阻: 正常条件下≤8mΩ
● 寿命试验后: ≤15mΩ
● 绝缘电阻
耐电压:
● 密封性: 0.2MPa
● 疏散力: 20芯19.6 ~49N
● 55芯29.4N ~59N
● 电磁疏散: DC27±3V（线包阻值6Ω~7Ω）
● 机械寿命: 100次
● 执行标准: QJ1796A-1998《疏散（脱落）电连接器通用规范》

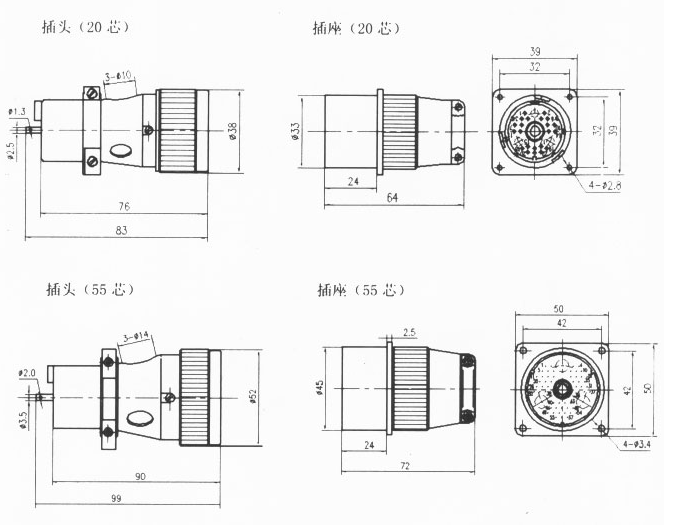

外形及装置尺寸:
Important Notice
Performance figures, data and any illustrative material provided in this data sheet are typical and must be specifically confirmed in writing by F-tone Networks before they become applicable to any particular order or contract. In accordance with the F-tone Networks policy of continuous improvement specifications may change without notice.
The publication of information in this data sheet does not imply freedom from patent or other protective rights of F-tone Networks or others. Further details are available from any F-tone Networks sales representative.
