J7系列矩形电连接器
Description
J7系列矩形电连接器
该系列产品连接方法为直插连接,使用便当,可快速插拔,带有奇特的双重锁紧机构,防雨外壳屏蔽,插座灌胶密封 。插孔接纳线簧孔,可靠性高,插拔力小,使用寿命长 。广泛适用于种种电子仪器、电气设备系统之间的电路连接 。该系列产品接纳的国家标准为GJB17A-98《J7系列耐情况线簧孔距行电连接器规范》
情况性能
事情温度: -55℃～+125℃
相对湿度: 40±2℃时相对湿度92%-98%
事情气压: 101.33KPa～6.67Pa
正弦振动: 10Hz～2000Hz 加速度245m/s²
密封性（仅密封插座）: 耐气压0.2MPa
攻击: 加速度1176m/s²
碰撞: 加速度392m/s²
离心: 加速度784m/s²
防雨: 降雨量5mm/min
机械寿命: 1000次

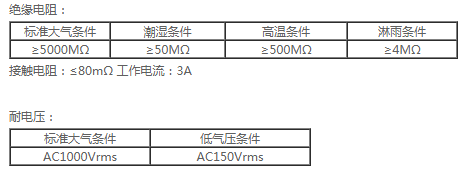

电气性能:

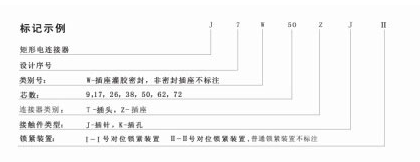

标记示例:

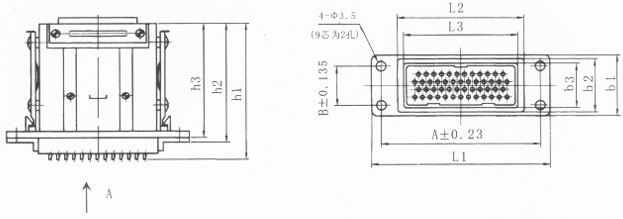

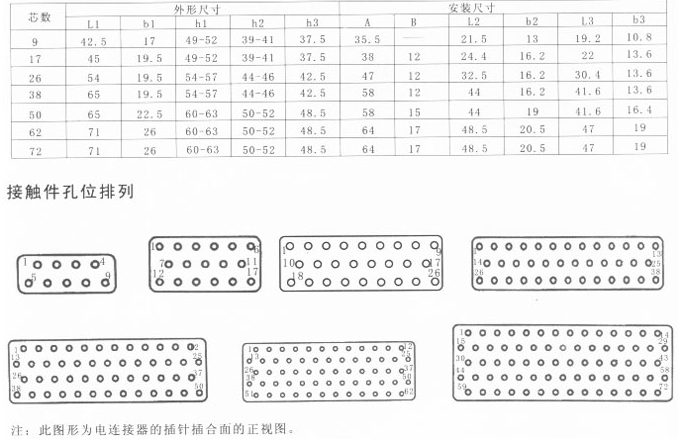

外形及装置尺寸:
