DWDM EDFA �？� FT-27-M3120

0.0/5 rating (0 votes)

Description

1 产品简介
该产品为高稳定度输出掺铒光纤放大器，焦点器件接纳高可靠性的PUMP激光器，接纳奇特的APC (自动功率控制), AGC (自动增益控制) 和ATC(自动温度控制)电路, 使得输出功率稳定度高、可靠性好；奇特的光路设计包管优秀的光路指标；接纳高稳定和高精度的MPU（微处理器）系统使用调理、显示便当、可靠、智能。专业的GFF设计和精彩的光路设计包管了平坦度和噪声系数

Figure 1-1 功效图示

该CATV大功率放大器�？橹С忠韵鹿π�:

? 低噪声系数

? 高稳定性和可靠性

? 高饱和输出功率

? 高精度的AGC/APC/ACC 电路

? 高集成机械和电路结构

? 智能化温控系统：接纳专用控温芯片，散热和功耗比通例产品降低30％

? 提供OEM 效劳

2 技术指标
2.1情况性能指标

Table 2-1情况性能指标

参数	最小值	最大值	单位
事情温度	-5	+65	℃
事情湿度	10	85	%
存储温度	-40	+85	℃
存储湿度	5	95	%
事情电压	3.0/4.5	3.5/5.5	V
功耗		10	W

2.2光性能指标

Table 2-2 光性能指标

参数		最小值	典范值	最大值	单位	备注
波长规模		1529	------	1561	nm
饱和输出功率		------	------	22	dBm
输入功率	功放（BA）	-14		+6	dBm
	线放（LA）	-24		-4	dBm
	预放（PA）	-32		-12	dBm
增益		------	20	35	dB
平坦度		------	------	1.5	dB
噪声系数		------	------	5.5	dB
输出功率稳定性		------	±0.05	±0.1	dB
回波损耗 (RL)		45	------	------	dB
偏振模色散（PMD）		------	------	0.5	ps
偏振相关增益（PDG）		------	------	0.3	dB
光纤长度		0.5			m	可选择
接口		LC/UPC				可选择
�？槌叽�		(WLH)907015			mm

3 电气接口界说

Table 3-1 PIN 界说

PIN	描述	PIN	描述
1	VCC	2	VCC
3	VCC	4	VCC
5	GND	6	GND
7	Reserved	8	Reserved
9	GND	10	GND
11	Reserved	12	Reserved
13	Reserved	14	Reserved
15	Reserved	16	Reserved
17	Reserved	18	Reserved
19	Reserved	20	Reserved
21	GND	22	GND
23	Serial Input(1)	24	Serial Output(2)
25	GND	26	GND
27	VCC	28	VCC
29	VCC	30	VCC

备注:

（1）串行输入:LVTTL-RX，9600 band 输入.

（2）串行输出:LVTTL-RX，9600 band 输出.

（3）保存PIN: NC

电气接口:SAMTEC TCSD-15-01-F-N, 2.0mm跨度，15 PIN×2，公头

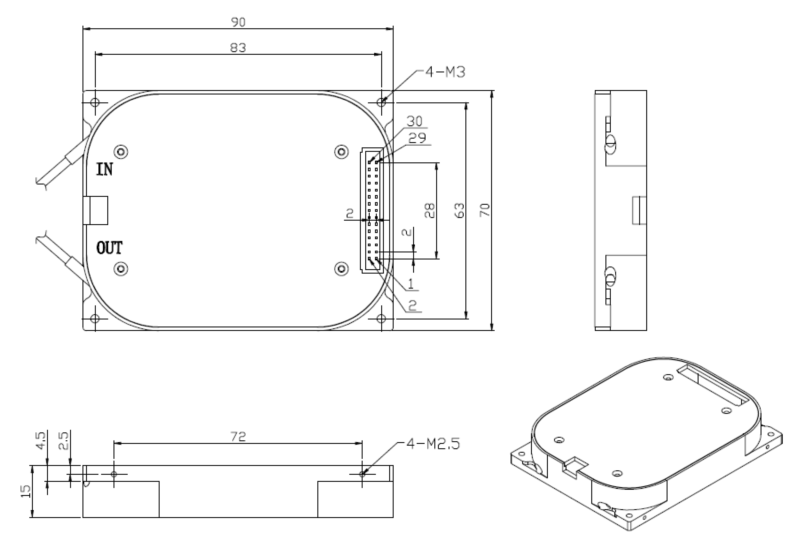

4 机械尺寸

尺寸:90*70*15mm

Figure 4-1 结构图

5 订购信息

FT-27-MP-----31----- Application-----Gain ----- Output----- Voltage

产品型号

尺寸

应用

增益

输出

电源

定制化

FT-27-MP:

module

31:

90×70×15mm

2: Pre-amplifier

3: line-amplifier

4: booster

15G:15dB(BA)

22G:22dB(PA/LA)

30G:30dB(PA)

13: 13 dBm (PA)

16: 16 dBm (PA/LA)

20: 20 dBm (BA/LA)

22: 22 dBm (BA/LA)

7: 5VDC

8: 3.3VDC

Customization is available

备注:

输入=输出-增益；

输入规模： 20dB.

Important Notice

Performance figures, data and any illustrative material provided in this data sheet are typical and must be specifically confirmed in writing by F-tone Networks before they become applicable to any particular order or contract. In accordance with the F-tone Networks policy of continuous improvement specifications may change without notice.

The publication of information in this data sheet does not imply freedom from patent or other protective rights of F-tone Networks or others. Further details are available from any F-tone Networks sales representative.
