EDFA放大器
超小型化EDFA
Description
1 产品简介
该超小型化EDFA是简单通道放大器，专应用在在电信，数据或有线电视等领域。这款超小型化EDFA支持APC/ACC的事情模式，可以实时监控和调解输出光功率，还可以支持实时输出LOS报警和泵浦�；�。

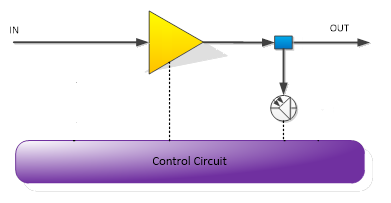

Figure 1-1 功效图示
该超小型化EDFA通过UART界面支持�？樯系囊韵鹿π�:
? 输出功率设置（APC事情模式）
? 泵浦状态设置（开/关）
? 可读取输出功率，�？槲露�，泵浦电流和功率
? 可读取输出功率，�？槲露�，泵浦电流和功率的实时告警
? 可读取告警门限
2 技术指标
2.1情况性能指标
Table 2-1情况性能指标
|
参数 |
最小值 |
最大值 |
单位 |
|
事情温度 |
-5 |
+65 |
℃ |
|
事情湿度 |
10 |
85 |
% |
|
存储温度 |
-40 |
+85 |
℃ |
|
存储湿度 |
5 |
95 |
% |
|
功耗 |
|
1 |
W |
Table 2-2 光性能指标
|
参数 |
最小值 |
典范值 |
最大值 |
单位 |
备注 |
|
波长规模 |
1528 |
1550 |
1568 |
nm |
|
|
输出功率 |
0 |
------ |
5 |
dBm |
|
|
输入功率 |
-19 |
|
-5 |
dBm |
|
|
输出功率稳定性 |
------ |
±0.05 |
±0.1 |
dB |
|
|
噪声系数(In=0 dBm, λ=1550 nm) |
------ |
5.5 |
6 |
dB |
@-10dBm |
|
偏振模色散（PMD） |
------ |
------ |
0.5 |
ps |
|
|
偏振相关增益（PDG） |
------ |
------ |
0.3 |
dB |
|
|
回波损耗 (RL) |
40 |
------ |
------ |
dB |
|
|
泵浦泄漏（输入和输出） |
|
|
-30 |
dBm |
|
|
跳线长度 |
30±5 |
mm |
|
||
|
�？槌叽� |
(W*L*H)30*20*5.5 |
mm |
不带散热 |
||
|
Default Control Mode |
APC/ACC |
||||
3 电气接口界说
Table 3-1 PIN 界说
|
Pin |
逻辑 |
符号 |
描述 |
|
1 |
Power |
VCC3 |
3.3V Power Supply |
|
2 |
LVTTL-I |
RX |
Serial Input |
|
3 |
Power |
VCC3 |
3.3V Power Supply |
|
4 |
LVTTL-O |
TX |
Serial Output |
|
5 |
Power |
GND |
Module Ground |
|
6 |
LVTTL-I |
AMP_DIS |
PUMP Disable; When High, Turns off PUMP |
|
7 |
Power |
GND |
Module Ground |
|
8 |
LVTTL-O |
COMM_ALARM |
Module Alarm Output, Active High |
接头：M40-3200445R-Male （品牌：Harwin）
4 机械尺寸
尺寸: 35*20*5.5 mm

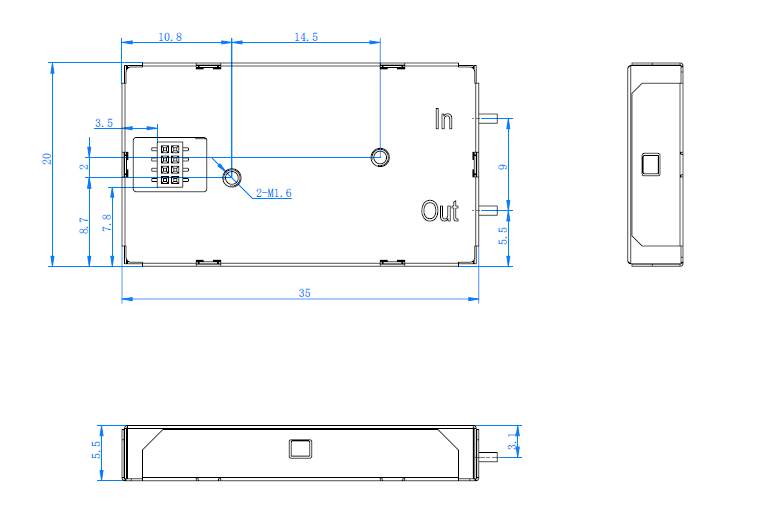

Figure 4-1 结构图
5 订购信息
|
|
Product |
Model |
|
1 |
Supermini EDFA |
FT-27-M-P37V10 |
Important Notice
Performance figures, data and any illustrative material provided in this data sheet are typical and must be specifically confirmed in writing by F-tone Networks before they become applicable to any particular order or contract. In accordance with the F-tone Networks policy of continuous improvement specifications may change without notice.
The publication of information in this data sheet does not imply freedom from patent or other protective rights of F-tone Networks or others. Further details are available from any F-tone Networks sales representative.
