2.5Gbps单模 MiniSFF单纤双向光收发一体�？�

2.5Gbps单模 MiniSFF单纤双向光收发一体�？�

0.0/5 rating (0 votes)

Description

产品特征
●纯国产零部件
●高可靠、全金属外壳、抗振动设计
●3.3V单电源供电
●宽事情温度规模
●MiniSFF封装,FC接口
●传输距离:10km
●SD输出告警
●事情温度:
FTFC-B1324-10-GC / FTFC-B1524-10-GC : 0℃~+70℃
FTFC-B1324-10I-GC / FTFC-B1524-10I-GC : -40℃~+85℃

产品应用
●以太网、Sonet/SDH、交换机等数字光纤通信系统
●光纤通信链路

极限条件
参数	符号	最小值	最大值	单位	备注
贮存温度	Ts	-40	85	℃	-
事情电压	Vcc	3	3.6	V	-
焊接温度	-	-	260	℃	焊接时间不凌驾10秒
输入电压	Vin	GND	Vcc	V	-

推荐条件
参数	符号	最小值	典范值	最大值	单位
事情电压	Vcc	3.1	3.3	3.5	V
事情温度	商业级	0	-	70	℃
事情温度	工业级	-40	-	85	℃
事情速率	-	-	2.5	-	Gbps
事情电流	Icc	-	-	300	mA

发射参数 ( 3.1V < Vcc < 3.5V)
参数	符号	最小值	典范值	最大值	单位
光学参数
光功率	Po(1310TX/1550RX)	-9.5	-	0	dBm
光功率	Po(1550TX/1310RX)	-9.5	-	0	dBm
波长	λC(1310TX/1550RX)	1270	1310	1350	nm
波长	λC(1550TX/1310RX)	1520	1550	1580	nm
输出谱宽	Δλ(1310DFB)	-	-	1	nm（-20dB Width)
输出谱宽	Δλ(1550DFB)	-	-	1	nm（-20dB Width)
消光比	ER	8.2	-	-	dB
输出眼图	Complies with STM-16/OC-48 eye masks
眼图上升时间(20%~80%)	tr	-	-	0.15	ns
眼图下降时间(20%~80%)	tf	-	-	0.15	ns
电学参数
差分输入电压	VIH -VIL	0.3	-	2.2	V
发射使能输入电压	Disable	2	-	VCC	V
发射使能输入电压	Enable	0	-	0.8	V

接收参数
参数	符号	最小值	典范值	最大值	单位
光学参数
灵敏度	Sen	-	-	-18	dBm
饱和	PMAX	0	-	-	dBm
（恢复）Signal Detect -- Asserted	Pa	-	-	-19	dBm
（关断）Signal Detect -- Deasserted	Pd	-30	-	-	dBm
（滞回）Signal Detect -- Hysteresis	Phys	1	-	4	dB
中心波长	λ(1310TX/1550RX)	1510	1550	1590	nm
中心波长	λ(1550TX/1310RX)	1260	1310	1360	nm
电学参数
差分输出电压	VOH –VOL	0.4	-	2	V
接收SD指示电压	LOS	0	-	0.8	V
接收SD指示电压	Normal	2.0	-	Vcc	V

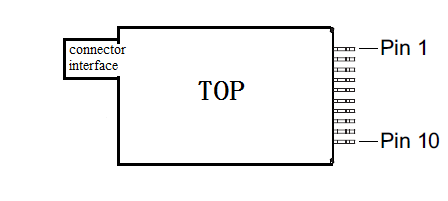

引脚界说

引脚序号	名称	功效	类型
1	TD+	发射通道差分输入信号正端	CML
2	VEETX	发射端参考地	N/A
3	TD-	发射通道差分输入信号负端	CML
4	VCCTX	发射端电源	N/A
5	SD	信号检测脚：高电平代表接收到信号低电平代表未接收到信号	LVTTL
6	TDIS	Tx禁用脚：高电平：激光器关断低电平：激光器正常事情	LVTTL
7	RD+	接收通道差分输出信号正端	CML
8	VCCRX	接收端电源	N/A
9	RD-	接收通道差分输出信号负端	CML
10	VEERX	接收端参考地	N/A

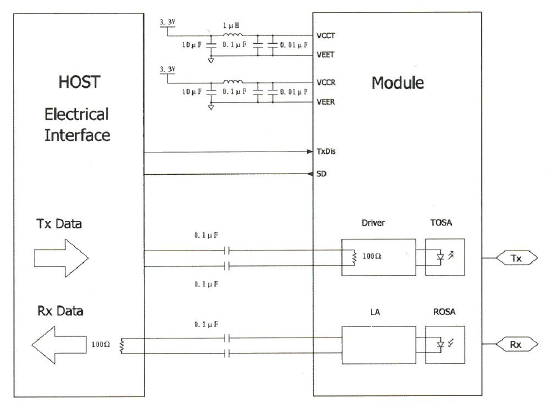

外围配置推荐电路

设计注意事项：

（1）电源滤波电路中的电感要有足够的过流能力；

（2）高速信号走线包管差分 100Ω；

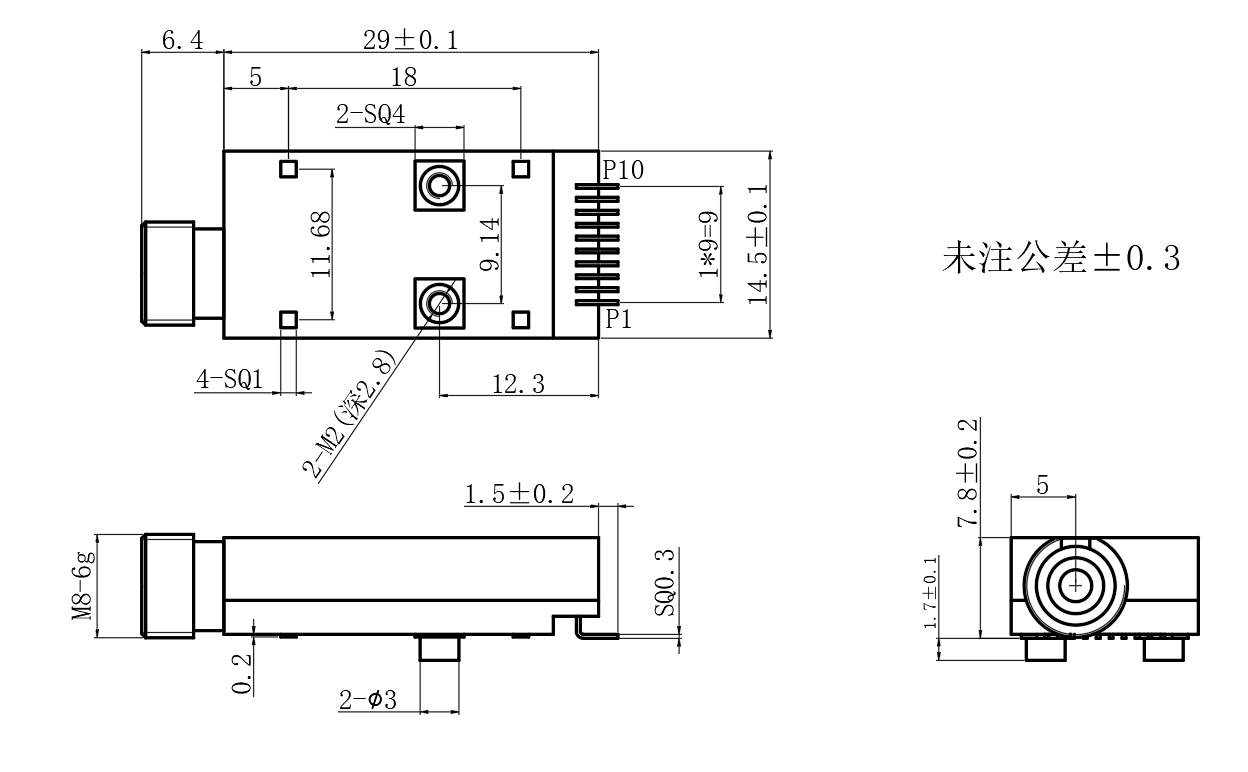

外形尺寸

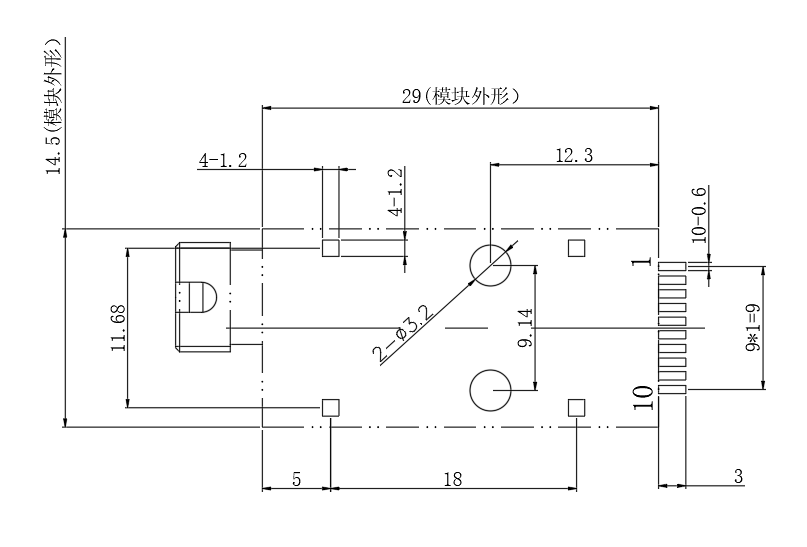

PCB推荐结构

以下是推荐的用户主板 PCB Layout 设计封装图。

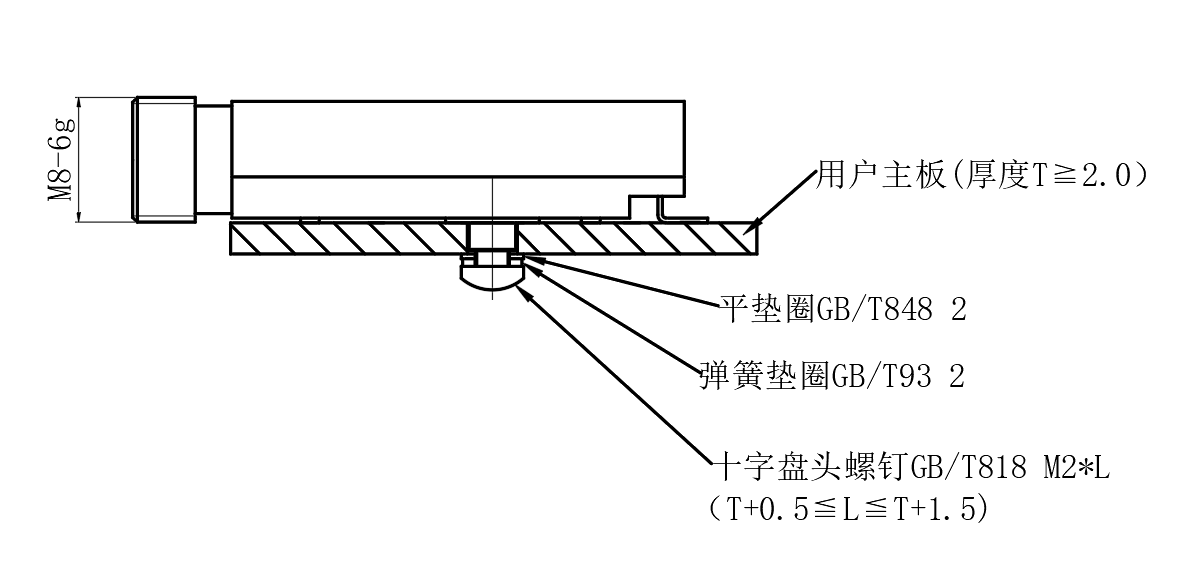

装置示意图

订购须知

型号	封装	速率 (Gb/s)	距离 (km)	波长 (nm)	电压(V)	发射功率 (dBm)	接收灵敏度 (dBm)	温度 (℃)
FTFC-B1324-10-GC	FC	2.5	10	TX1310DFB/RX1550	3.3	-9.5 to 0	-18	0 ~70
FTFC-B1524-10-GC				TX1550DFB/RX1310
FTFC-B1324-10I-GC	FC	2.5	10	TX1310DFB/RX1550	3.3	-9.5 to 0	-18	-40 ~85
FTFC-B1524-10I-GC				TX1550DFB/RX1310

Important Notice

Performance figures,data and any illustrative material provided in this data sheet are typical and must be specifically confirmed in writing by F-tone before they become applicable to any particular order or contract. In accordance with the F-tone policy of continuous improvement specifications may change without notice.

The publication of information in this data sheet does not imply freedom from patent or other protective rights of F-tone or others. Further details are available from any F-tone sales representative.
