3.3V 2X5 SFF 单纤双向 单模收发一体光�？�

3.3V 2X5 SFF 单纤双向 单模收发一体光�？�

5.0/5 rating 1 vote

Description

产品描述

●纯国产零部件
●传输距离可达40km
●单电源供电（3.3V）
●2x5 SFF封装 SC 接口
●差分CML信号输入与输出
●SD输出为LVTTL信号
●事情温度： -40 ℃to 85℃
●切合国际宁静标准IEC-60825（Class 1 Laser  ）

产品应用

●以太网、Sonet/SDH、交换机等数字光纤通信系统光纤通信链路

极限条件

参数

符号

最小值

最大值

单位

备注

贮存温度

Ts

-40

85

℃

-

事情电压

Vcc

3

3.6

V

-

焊接温度

-

-

260

℃

焊接时间不凌驾10秒

输入电压

Vin

GND

Vcc

V

-



推荐条件

参数

符号

最小值

典范值

最大值

单位

事情电压

Vcc

3.1

3.3

3.5

V

事情温度

工业级

-40

-

85

℃

事情速率

-

-

1.25

-

Gbps

事情电流

Icc

-

-

300

mA



发射参数 ( 3.1V < Vcc < 3.5V)

参数

符号

最小值

典范值

最大值

单位

光学参数

光功率

Po(1310TX/1550RX)

-3

-

+2

dBm

Po(1550TX/1310RX)

-3

-

+2

波长

λC(1310TX/1550RX)

1270

1310

1350

nm

λC(1550TX/1310RX)

1510

1550

1590

输出谱宽

Δλ(1310DFB)

-

-

1

nm（-20dB Width)

Δλ(1550DFB)

-

-

1

nm（-20dB Width)

消光比

ER

9

-

-

dB

输出眼图

IEEE802.3z

眼图上升时间(20%~80%)

tr

-

-

0.26

ns

眼图下降时间(20%~80%)

tf

-

-

0.26

ns

电学参数

差分输入电压

VIH -VIL

200

-

1600

mV

发射使能输入电压

Disable

2

-

VCC

V

Enable

0

-

0.8

V



接收参数

参数

符号

最小值

典范值

最大值

单位

光学参数

灵敏度

Sen

-

-

-24

dBm

饱和

PMAX

-3

-

-

dBm

（恢复）Signal Detect -- Asserted

Pa

-

-

-25

dBm

（关断）Signal Detect -- Deasserted

Pd

-40

-

-

dBm

（滞回）Signal Detect -- Hysteresis

Phys

1

-

4

dB

中心波长

λ(1310TX/1550RX)

1500

1550

1600

nm

λ(1550TX/1310RX)

1260

1310

1360

电学参数

差分输出电压

VOH –VOL

400

-

1400

mV

接收SD指示电压

Normal

2.0

-

Vcc

V

LOS

0

-

0.8

V

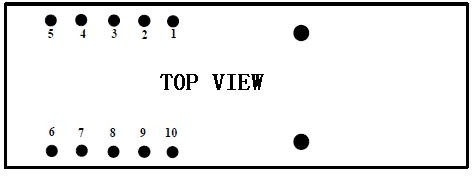

引脚界说15

序号

名称

输入/输出类型

描述

1

RX_VEE

输入

接收地

2

RX_VCC

输入

+3.3V 接收电源

3

SD

输出

接收指示，高电平代表接收到信号，低电平代表未接收到信号，

信号电平为 LVTTL

4

RD-

输出

接收反向输出端，交流耦合,CML 电平输出

5

RD+

输出

接收正向输出端，交流耦合,CML 电平输出

6

TX_VCC

输入

+3.3V 发射电源

7

TX_VEE

输入

发射地

8

Tx_Dis

输入

发射使能，信号电平为LVTTL,其状态为： 低：发射翻开

高：发射关闭

9

TD+

输入

发射正向输入端，交流耦合,CML 电平输入

10

TD-

输入

发射反向输入端，交流耦合,CML 电平输入

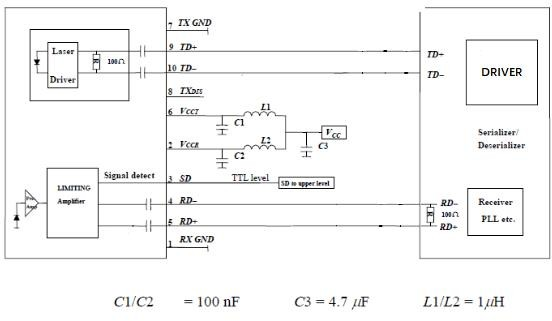

推荐电路

15

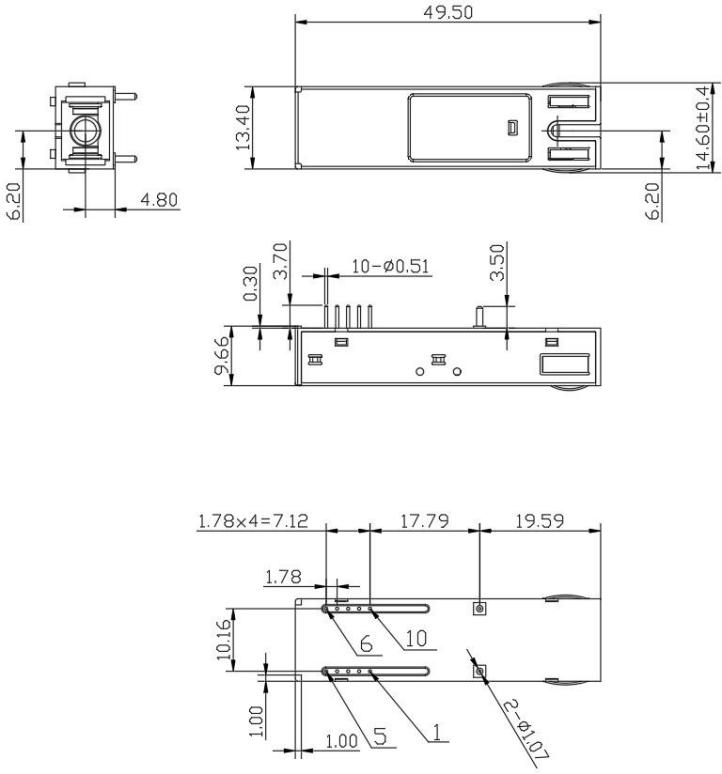

产品尺寸

15

                                                                                     SC Connector

备注： 未注公差：± 0.25mm

订购须知

产品型号

接口

速率

(Mb/s)

距离

(Km)

波长

(nm)

发射功率

(dBm)

接收灵敏度

(dBm)

事情温度(℃)

FTAF-B1312-40-GC

SC

1250

40

TX1310DFB/RX1550

-3 to +2

-24

0~70

FTAF-B1312-40I-GC

SC

1250

40

TX1310DFB/RX1550

-3 to +2

-24

-40~85

FTAF-B1512-40-GC

SC

1250

40

TX1550DFB/RX1310

-3 to +2

-24

0~70

FTAF-B1512-40I-GC

SC

1250

40

TX1550DFB/RX1310

-3 to +2

-24

-40~85













Important Notice

Performance figures, data and any illustrative material provided in this data sheet are typical and must be specifically confirmed in writing by F-tone Networks before they become applicable to any particular order or contract. In accordance with the F-tone Networks policy of continuous improvement specifications may change without notice.

The publication of information in this data sheet does  not imply freedom from patent or other protective rights of F-tone Networks or others. Further details are available from any F-tone Networks sales representative.
