EDFA放大器

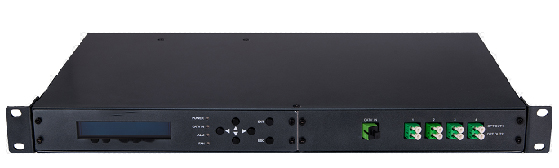

1U大功率光纤放大器
Description
1U大功率光纤放大器
说明
该产品为高功率输出C-Band Er-Yb共掺双包层光纤放大器 。奇特的光路设计包管优秀的光路指标;接纳高稳定和高精度的MPU（微处理器）系统使用调理、显示便当、可靠、智能 。该产品接纳与通例EDFA差别的双包层铒镱共掺放大技术,具有比普通技术高10倍的电光转换效率,所以具有更低的相对本钱和更紧凑的体积与更低的功耗,特别适用于光纤到户FTTH,光纤到楼等大分派比系统中应用 。
接纳独创的智能温控系统,（1）接纳专用温控芯片,使设备发热量比通例电路减小 30％;（2）专业的散热风道设计包管最优的温度稳定性,同时,当整机温度高于45℃时,强力电扇开始事情,温度低于40℃时,电扇停止,包管系统的热稳定性与电扇的长寿命 。智能化监控与治理系统 。奇特的具有 RS232,RS485和以太网三种网管接口,且开放的网管接口,包管与任何的网管系统的互联性 。
应用
● 模拟 CATV 传输
● FTTH 光接入系统
● 光功率分派系统
● 自由空间光通信
特点
● 超高功率输出:可达 33W 的总输出功率,1台可带2000～4000个光节点
● 低噪声系数
● 极低的CSO劣化:＜-70dBc
● 23dBm×N 输出、20dBm×N 或17dBm×N 输出,输出功率可调
● 可控性和可操作性强:双CPU划分处理底层控制环和上层界面
● 高稳定性和高可靠性:MTBF＞150000 小时
● 热插拔式备用电源
● 切合国标SNMP网管接口
● 可凭据客户要求提供OEM 定制产品

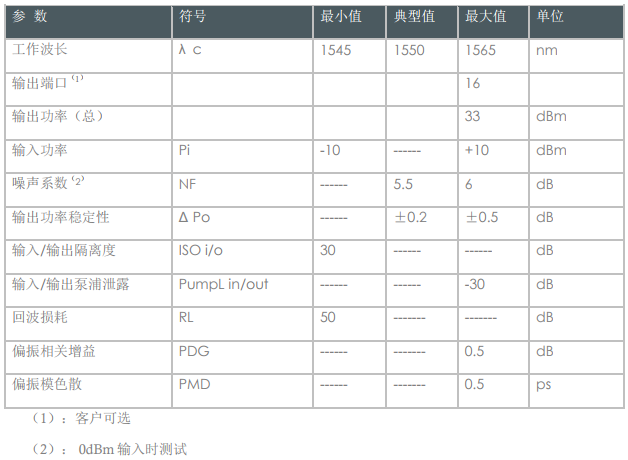

光性能指标

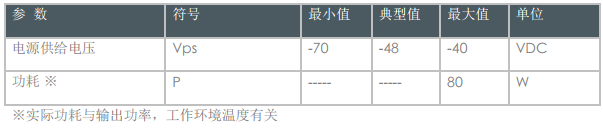

电性能指标

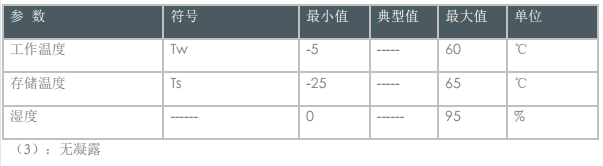

情况性能指标

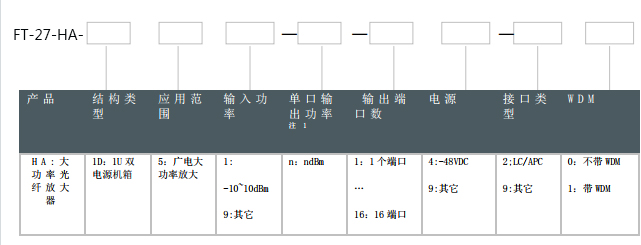

产品型号
