EDFA放大器
直调发射机
Description
说明
OTE1500系列模拟CATV光发射机接纳 Fujitsu 、Ortel或AOI直调式DFB 激光器,波长为1550nm或 1310nm,事情带宽可达1GHz�？梢源� 60路PAL－D 模拟CATV 信号和200MH 数字信号,或110路NTSC电视信号。与每只DFB激光器专业匹配的预失真电路,提供最佳的射频指标。高精度的ATC和 APC电路包管了设备的稳定可靠�？赏ü芟低扯陨璞附性冻碳嗖�。
应用
● 视频光传输系统
● 模拟、数字CATV大网笼罩
特点
● 19”英寸1U标准机箱,前面板LCD显示
● 可提供45 ~ 1GHz下行带宽
● 专有且与激光器匹配的预失真电路
● 4 ~ 20mW输出光功率的全系列产品
● 低射频电平输入20～25dBmV/ch
● RS232/RS485网络接口
● 高精度ATC and APC电路t

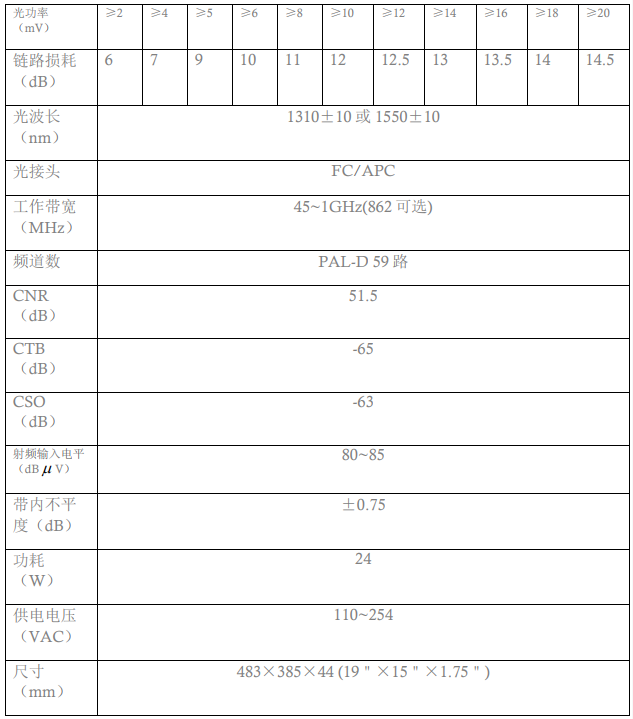

光性能指标

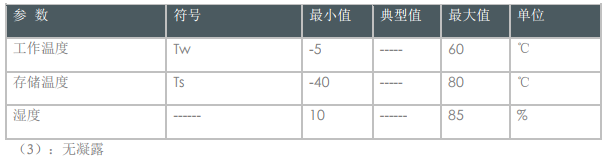

情况性能指标
产品型号
