GYTZA光缆

GYTZA光缆

0.0/5 rating (0 votes)

Description

GYTZA光缆描述：
GYTZA光缆的结构是将单�；蚨嗄９庀颂兹胗筛吣Ａ康木埘ブ柿献龀傻乃商坠苤� ，套管内填充防水化合物。缆芯的中心是一根金属增强芯 ，关于某些芯数的光缆来 说 ，金属增强芯外还需挤上一层聚乙烯（PE）。松套管（和填充绳）围绕中心增强芯绞合成紧凑的圆形缆芯 ，缆芯内的漏洞填充阻水填充物。双面涂塑铝带 ，纵包后挤制聚乙烯护套成缆。

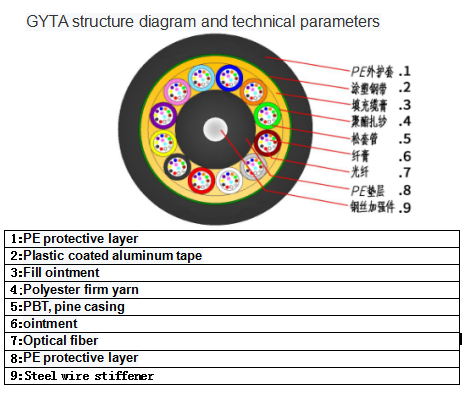

A 84

GYTA光缆特点：
1、接纳“SZ”双向层绞技术
2、逐道工序阻水油膏填充 ，全截面阻水
3、钢（铝）带搭边粘结可靠 ，强度高 ，扭转不开裂
4、光纤余长控制稳定
5、成缆后 ，光纤的附加衰减近乎于零 ，色散值无变革
6、情况性能优良 ，适用温度区间为-10℃~+70℃
7、适合于架空、管道、直埋等敷设方法
8、抗拉伸、耐磨损、抗压扁、抗攻击、可重复弯曲、扭转、曲绕、弯折（弯曲角度不超90°）、枪击等 ，具有很好的机械性能；
9、温度循环稳定、护套完整、防渗水滴流、阻燃等良好情况性能；
10、GYTA光缆容量大传输快距离远、保密性好、抗电磁场滋扰、绝缘性好、化学稳定性好、尺寸小、重量轻、寿命长、低烟无卤阻燃护套、损耗低具有很好的特性和经济效益；

恒久拉伸力：600N—1000N
短期拉伸力：1500N—3000N
恒久压扁力：300N/100mm
短期压扁力：1000N/100mm
静态弯曲半径：10倍光缆直径
动态弯曲半径：20倍光缆直径
纤数：最大200芯以上
损耗：单模≦0.40dB／km、多模≦3.0dB／km
带宽：200MHz.km—1200 MHz.km
数值孔径：0.200±0.015NA至0.275±0.015NA
光缆截止波长：1450nm以上
PE护套厚度：最小值1.8mm

GYTA构尺寸及单位重量

芯数
（Optical fiber number）

4

8

12

24

36

48

72

96

144

光纤类型
（Optical fiber type）

单模SM

单模SM

单模SM

单模SM

单模SM

单模SM

单模SM

单模SM

单模SM

缆芯结构
（Core structure）

1+5

1+5

1+5

1+5

1+5

1+5

1+6

1+9

1+12

套管外径
（The casing diameter）mm

2.0

2.0

2.0

2.0

2.0

2.0

2.2

2.2

2.2

每管芯数
（Each tube number）

4

4

6

6

12

12

12

12

12

光缆直径
（diameter of）mm

9.0

9.0

9.0

9.0

10.0

11.0

12.0

14.0

16.0

单位重量
（Unit weight）kg/km

100

100

100

105

110

130

150

180

280

外护套厚度
（Outer sheath thickness）mm

2.0

2.0

2.0

2.0

2.0

2.0

2.0

2.0

2.0

钢丝直径
（The wire diameter）mm

1.5

1.5

1.5

1.5

1.5

1.6

2.3

2.0

2.0

套管壁厚
（Loose casing wall thickness）mm

0.3

0.3

0.3

0.3

0.35

0.35

0.35

0.35

0.35











注：本产品有全国产化型号可选
Important Notice

Performance figures, data and any illustrative material provided in this data sheet are typical and must be specifically confirmed in writing by F-tone Networks before they become applicable to any particular order or contract. In accordance with the F-tone Networks policy of continuous improvement specifications may change without notice.

The publication of information in this data sheet does not imply freedom from patent or other protective rights of F-tone Networks or others. Further details are available from any F-tone Networks sales representative.
