无中继海底光缆 (FT-AE-UOC-1 SAL)
Description
无中继海缆通信系统不包括中继器，但在线路中可能会保存无源放大器。适用于近海中、短距离通信系统。
产品特点
● 执行标准： GB∕T 18480、GJB 4489、IEC 60794、ITU-T G.976
● 使用规模：敷设于海洋、江河，大陆与岛屿、岛屿与岛屿、海上作业设备间的通信及数据信息传输，具有传输容量大、损耗低等特点。适用于近海中、短距离通信系统，100Gb/s单跨距可超500km。
● 温度规模：运行温度 -10℃～+40℃；施工温度 -15℃～+45℃；存储温度 -30℃～+60℃
● 正常使用寿命：不低于25年
● 最大敷设水深：8000米
产品型号
|
型号 | 名称 | 适用条件 |
|---|---|---|
|
FT-AE-UOC-1 SAL |
无中继轻型单层铠装光缆 |
带有单层铠装防护的轻型光缆，该光缆适用于在敷设、接纳、运行时要求提升一定抗拉性能的特定区域 |
注： UOC-无中继光缆； 1—系列编号； SAL—轻型单层铠装

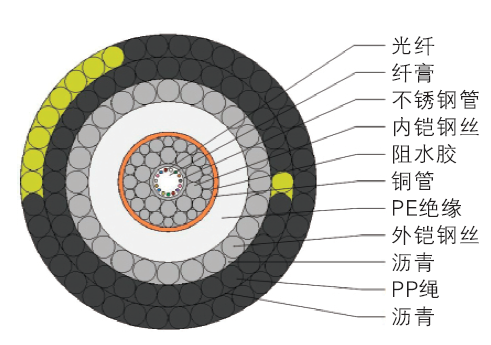

产品结构图
光纤主要类型
|
ITU代号 | 海内代号 | 光纤名称 | 光纤特性 |
|---|---|---|---|
|
G.652.D |
B1.3 |
波长段扩展的非色散位移单模光纤 |
凭据用户具体需求设计和选择 |
|
G.654 |
B1.2 |
截止波长位移单模光纤 |
|
|
G.655 |
B4 |
非零色散位移单模光纤 |
光缆主要参数
| 型号 |
标称 外径 mm |
标称重量 kg/m |
光缆 断裂 拉伸 负荷 CBL KN |
标称 短暂 拉伸 负荷 NTTS KN |
标称 事情 拉伸 负荷 NOTS KN |
标称 永久 拉伸 负荷 NPTS KN |
无张 力最 小弯 曲半 径 m |
冲 击 J |
压 扁 KN/100mm |
4℃ 导体 电阻 Ω/km |
绝缘 电阻 GΩ·km | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
空 气 中 |
海 水 中 | |||||||||||
|
FT-AE-UOC-1 SAL |
23.9 |
1.09 |
0.76 |
140 |
110 |
80 |
50 |
1 |
200 |
35 |
≤1.5 |
≥10 |
注：1）光纤芯数最大为32芯，凌驾32芯时需重新设计；
2）定制产品的技术参数以定制产品的技术规格书为准。
光缆主要试验项目
| 试验项目 | 试验要领 |
|---|---|
|
光学性能 |
参考：GB/T 15972 |
|
拉伸性能、压扁、攻击、重复弯曲、温度循环、渗水、耐静水压 |
参考：IEC 60794-1、GB/T 7424.2 |
|
导体电阻、绝缘电阻、耐电压 |
参考：GB/T 3048 |
Important Notice
Performance figures, data and any illustrative material provided in this data sheet are typical and must be specifically confirmed in writing by F-tone Networks before they become applicable to any particular order or contract. In accordance with the F-tone Networks policy of continuous improvement specifications may change without notice.
The publication of information in this data sheet does not imply freedom from patent or other protective rights of F-tone Networks or others. Further details are available from any F-tone Networks sales representative.
