归纳光波分复用器的测试要领
Description
光波分复用器的测试要领如下：
1. 静态测试和动态测试

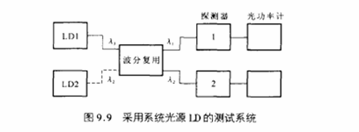

对光波分复用器件测试一般可以接纳未接入线路时的静态测试和接入传输链路使用时的动态测试 。前者对使用器件者来说是必须的，可以了解器件性能是否及格，能否满足系统的传输需要；此后者可以反应出器件真证的指标，评价器件的质量体系，两者的主要区别在与测试装置，关于未接入传输线路时必须为器件，这时就用系统的激光器作为光源，而不必另外设置可变波长光源系统 。例如对二波分光分波器，只需要将波分复用器件的合波端划分继而两个激光器LD,再把波分服用的两个波分端接至探测器，然后由光功率及进行测试即可，如图9.9所示 。
2. 插入损耗的测试
损耗的测试要领有几种，包括标准的剪断法，这里介绍一种比较法，用它测试插入筒便可行 。
比较法就是当接入波分服用是可以测出器件输出端的输出功率P1，然后再用一小段光纤取代波分服用，这段光纤的长都应与波分复用器件及其尾纤的长度相等，这时可以在用同样光源的情况下测出其输出功率P2，则其插入损耗可以视为L1=P2-P1(db)

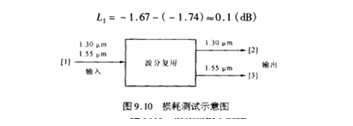

如图9.10所示波分复用器件（1）为输入端口，两复用波长划分为1.30um和1.55um;(2)为输出1.30um端口，（3）为输出1.55um端口 。如由（1）端口输入1.30um波长的光，（2）端口测得出纤功率为670Uw 。如用一段光纤取代波分复用，光纤的光输入到光纤段的端口（1）并在光纤段的端口（2）测得出纤功率为680uW，则波分复用的插入损耗为
取其分贝数后有
如由（1）输入1.55um波长的光，则可由端口（3）测试出纤功率，此时可得波分复用器件在1.55um波长时的插入损耗，波分复用器件对差别事情波长的损耗随波长差别而体现出差别，但这个差值一般很小，所以在波分复用器件的指标参数中，有的产品对此不加区分，有的产品则划分对差别事情波长标明插入损耗的值 。
事情区损耗谱特性的丈量，可以使我们更好地了解器件的带宽特性，所以对事情波长四周的波长-损耗特性也需测试，前面以作了简单的介绍 。这里要指出的就是，测试时所用光源为事情与该器件某一波长入i的激光管，并且激光管的谱线宽度窄于该信道波长的事情去△λi 。
3. 隔离度的测试
如图9.10所示的波分复用器件可以用来说明隔离度的测试 。在输入端口（1）输入信道波长为1.3um的光，则可以由（2）（3）端口测出该波长下的两个出纤功率：端口（2）出纤功率为P(2)(信号功率)；端口（3）出纤功率为P(3)（串扰功率）,则凭据信号隔离度的界说，波分复用对波长入1=1.30um的隔离度为
在端口（1）输入信道波长为1.55um的光，和前面一样可以得出波分复用器件对波长入2=1.55um的隔离度，此时，端口（2）出纤功率为P(2)(串扰功率)；端口（3）出纤功率为P(3)(信号功率)则
隔离都是波分复用器件的一个重要指标，为了满足设计的通报性能，信号/串扰比（SCR）必须维持在给定的阈值之上 。对数字传输系统来说，它取决系统的传输速率，可容许的串扰电平很洪流平上取决于应用的情况 。一般来说，一个光波分复用器件的隔离度大于30db是须要的 。
