浅析衍射光栅型波分复用器

5.0/5 rating 1 vote

Description


          光波分复用器的类型许多，如熔锥光纤型波分复用器，干预滤波型波分复用器，衍射光栅型和集成光波导型波分复用器，在这里我们来了解一下衍射光栅型波分复用器。

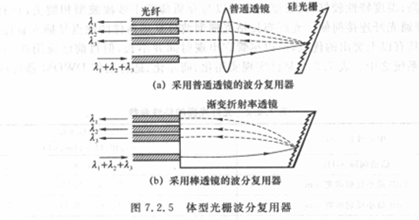

 图7.2.5为体型光栅波分复用器原理图bffyq 46      当光纤阵列中某输入光纤中的多波长光信号经透镜准之后，一平行挂钩束射线光栅，由于光栅的衍射作用，差别波长的光信号以偏向略有差别的种种平行光束返回透镜传输，再经透镜聚焦后，以一定纪律划分注入输出光纤之中，实现了多波长信号的分路，接纳相反的历程，亦可实现多波长信号合路。
衍射光栅型波分复用器结构原理：
 图中的透镜一般接纳体积较小的自聚焦透镜。所谓自聚焦透镜，就是一种具有梯度折射率漫衍的光纤，它对光线具有汇聚作用，因而具有透镜性质。如果截�。保�4的长度并将端面研磨抛光，即形成了自聚焦透镜，可实现准直或聚焦。
若将光栅直接刻在棒透镜端面，可以使器件的结构越发紧凑，稳定性大大提高，如图7.2.5（b）所示
光栅型波分复用器件优点是：高区分率，其通道间隔可以抵达30GHz以下 ；高隔离度，其相邻复用光通道的隔离度可大于40db;插入损耗低，大批量生产可抵达3~6db,且不随复用通道数量的增加而增加 ；具有双向功效，即用一个光栅可以实现分波与合波功效，因此它可以用于单纤双向的WDM系统之中。
   正因为具很高的区分率和隔离度，所以它允许复用通道的数量达132个之多，故光栅型的波分复用器件在16通道以上的WDM系统中获得了应用。
光栅型波分复用器件的缺点是：温度特性欠佳，其温度系数约为14pm/℃,因此要想包管他的中心事情波长稳定，在时间应用中必须加温度控制步伐，制造工艺庞大，价格较贵。
