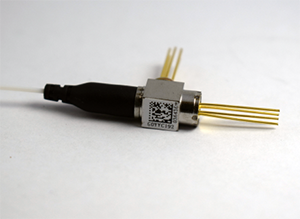

PWDM基于成熟的薄膜滤波技术设计，具有平坦的通道带宽和高隔离度，具有低插入及高情况稳定性和可靠性等特点，使用于光纤放大器，有限电视和FTTH应用领域 。
产品特性
● 较低的插入损耗，使PWDM器件运用在波分复用系统里面时拥有较低的信号衰减，从而降低对信号发射器的功率要求 。
● 较高隔离度值，使PWDM器件运用在波分复用系统里面多信号传输时进行充分的信号隔离，有效避免信号之间相互串扰导致传输信号失真 。
● 减少系统内的功率波动，从而降低系统的比特过失率 。
● 切合 Telcordia GR-1221/1209焦点标准
产品规格
| 参数 | 符号 | 单位 | 最小值 | 典范值 | 最大值 | 测试条件 | |
| 透射波长规模 | λ | nm | 1539 | 1550 | 1565 | ||
| 反射波长规模 | R | nm | 1260 | 1310 | 1360 | ||
| 1480 | 1490 | 1500 | |||||
| 响应度 | R | A/W | 0.85 |
Vr=5V, λ=1550nm |
|||
| 插入损耗 | 透射 | IL | dB | 0.8 | |||
| 反射 | 0.6 | ||||||
| 隔离度 | 透射 | Iso | dB | 35 |
λ=1310nm λ=1490nm |
||
| 反射 | 20 | λ=1550nm | |||||
| 偏振相关损耗 | 透射 | PDL | dB | 0.05 | |||
| 反射 | 0.05 | ||||||
| 偏向性 | Dir | dB | 50 | ||||
| 回波损耗 | RL | dB | 45 | ||||
应用情况
CATV光接收机，三网融合，三波长波分探测器组件，三波长波分复用器组件等 。
Important Notice
Performance figures, data and any illustrative material provided in this data sheet are typical and must be specifically confirmed in writing by F-tone Networks before they become applicable to any particular order or contract. In accordance with the F-tone Networks policy of continuous improvement specifications may change without notice.
The publication of information in this data sheet does not imply freedom from patent or other protective rights of F-tone Networks or others. Further details are available from any F-tone Networks sales representative.
