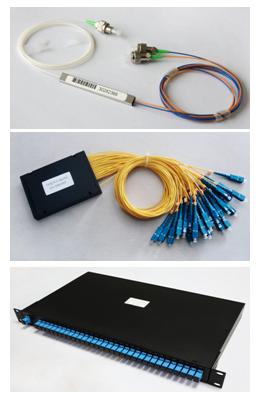

PLC平面波导光分路器
平面波导型光分路器（PLC Splitter）是一种基于石英基板集成波导光功率分派器件，具有体积小，事情波长规模宽，可靠性高，分光均匀性好等特点，特别使用于无源光网络（EPON，GPON等）中连接局端和终端设备并实现光信号的分路．大宝娱乐专业研爆发产1×N及2×N全系列PLC平面波导光分路器，封装方法有钢管封装，ABS盒式，1U机架式及Mini�？�,有1×2,1×4,1×8,1×16,1×32,1×64,1×128,2×2,2×4,2×8,2×16,2×32,2×64,2×128.并为客户订制适合种种场合的光分路器，产品切合GR-1221-CORE标准．
PLC平面波导光分路器
平面波导型光分路器（PLC Splitter）是一种基于石英基板集成波导光功率分派器件，具有体积小，事情波长规模宽，可靠性高，分光均匀性好等特点，特别使用于无源光网络（EPON，GPON等）中连接局端和终端设备并实现光信号的分路，提供1×N和2×N全系列产品，并为客户订制适合种种场合的光分路器。
产品特性：
- 低插入损耗
- 偏振不敏感
- 高稳定性和可靠性
- 切合GR-1221和GR-1209标准
- 切合ROSH标准
应用规模：
- 光纤到户
- 无源光网络（E/GPON）
- 移动、电信网络
- 局域网，城域网
- 有线电视网络
- 测试设备
参数规格： 1×N PLC光分路器
|
参数 |
1×2 |
1×4 |
1×8 |
1×16 |
1×32 |
1×64 |
1×128 |
|
事情波长规模 (nm) |
1260～1650 |
||||||
|
光纤类型 |
康宁G657A |
||||||
|
插入损耗(dB) |
3.5 |
7.0 |
10.2 |
13.2 |
16.5 |
19.8 |
24.0 |
|
插损均匀性 (dB) |
0.4 |
0.6 |
0.8 |
1.0 |
1.1 |
1.5 |
2.0 |
|
偏振相关损耗(dB) |
0.1 |
0.1 |
0.1 |
0.20 |
0.25 |
0.25 |
0.3 |
|
回波损耗 (dB) |
55 |
55 |
55 |
55 |
55 |
55 |
55 |
|
偏向性 (dB) |
55 |
55 |
55 |
55 |
55 |
55 |
55 |
|
波长损耗均匀性 (dB) |
0.3 |
0.3 |
0.3 |
0.3 |
0.5 |
0.5 |
0.5 |
|
温度敏感性(-40～85 ℃)(dB) |
0.4 |
0.4 |
0.4 |
0.5 |
0.5 |
0.5 |
0.5 |
|
事情温度 (℃) |
-40～80 |
||||||
|
存储温度 (℃) |
-40～85 |
||||||
|
器件封装尺寸 (mm) |
40×4×4 |
40×4×4 |
40×4×4 |
50×7×4 |
50×7×4 |
60×12×4 |
N/A |
|
ABS�？榉庾俺叽� (mm) |
100×80×10 |
120×80×18 |
141×115×18 |
||||
|
迷你-�？榉庾俺叽� (mm) |
40×4×4 |
60×7×4 |
60×7×4 |
60×12×4 |
80×20×6 |
100×40×6 |
N/A |
1. 以上参数均为常温下测得，并且不含连接头的数据。
2. 加连接头的参数在以上数据的基础上加0.2dB，回波损耗≥55dB(APC)，≥50dB(UPC)。
参数规格： 2×N PLC 光分路器
|
参数 |
2×2 |
2×4 |
2×8 |
2×16 |
2×32 |
2×64 |
2×128 |
|
事情波长规模 (nm) |
1260～1650 |
||||||
|
光纤类型 |
康宁G657A |
||||||
|
插入损耗 (dB) |
4 |
7.6 |
11 |
14.4 |
17.4 |
21 |
24.5 |
|
插损均匀性 (dB) |
0.6 |
1 |
1.2 |
1.5 |
1.8 |
2.2 |
2.5 |
|
偏振相关损耗(dB) |
0.2 |
0.2 |
0.3 |
0.3 |
0.35 |
0.4 |
0.4 |
|
回波损耗 (dB) |
55 |
55 |
55 |
55 |
55 |
55 |
55 |
|
偏向性 (dB) |
55 |
55 |
55 |
55 |
55 |
55 |
55 |
|
波长损耗均匀性 (dB) |
0.3 |
0.4 |
0.5 |
0.5 |
0.5 |
0.5 |
0.5 |
|
温度敏感性 (-40～85 ℃)(dB) |
0.4 |
0.4 |
0.4 |
0.5 |
0.5 |
0.5 |
0.5 |
|
事情温度 (℃) |
-40～80 |
||||||
|
存储温度 (℃) |
-40～85 |
||||||
|
器件封装尺寸 (mm) |
55×4×4 |
55×4×4 |
55×4×4 |
60×7×4 |
60×7×4 |
80×12×4 |
N/A |
|
ABS �？榉庾俺叽� (mm) |
100×80×10 |
120×80×18 |
141×115×18 |
||||
|
Mini�？榉庾俺叽� (mm) |
55×4×4 |
60×7×4 |
60×12×4 |
80×12×4 |
80×20×6 |
100×40×6 |
N/A |
1. 以上参数均为常温下测得，并且不含连接头的数据。
2. 加连接头的参数在以上数据的基础上加0.2dB，回波损耗≥55dB(APC)，≥50dB(UPC)。

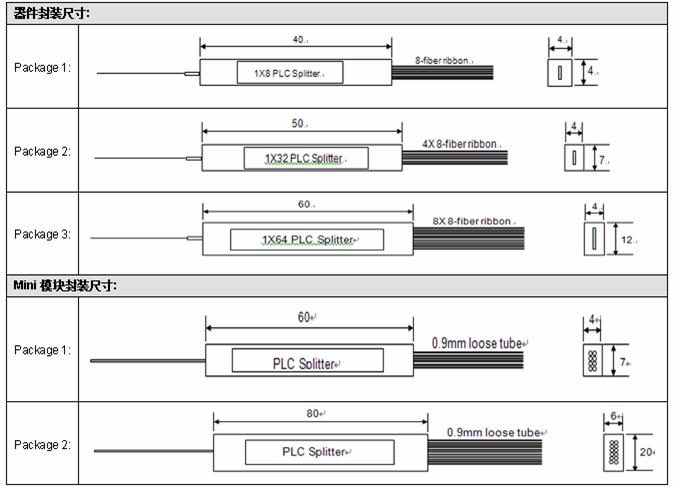

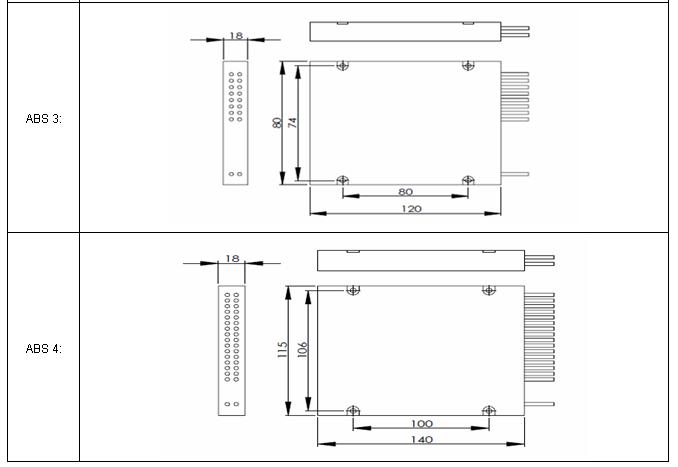

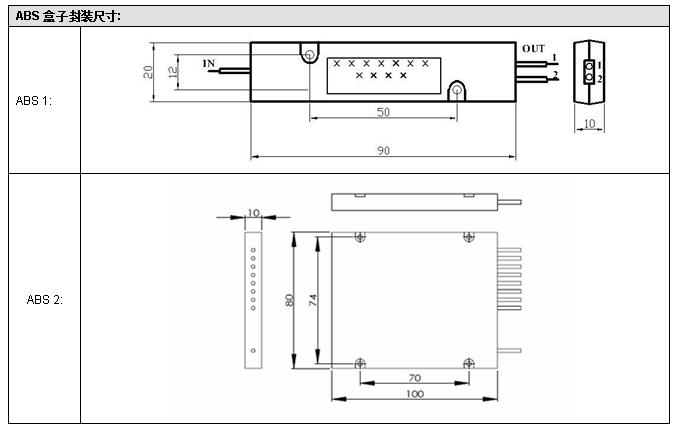

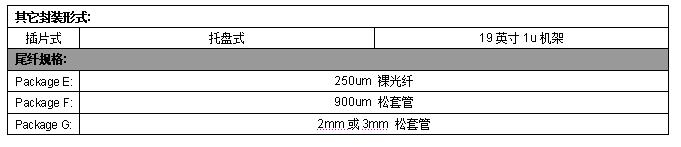

封装尺寸及尾纤规格
订购信息：
|
型号 |
进端纤径 |
进端连接头 |
出端纤径 |
出端纤长 |
出端连接头 |
封装尺寸 |
|
0102=1x2 0104=1x4 0108=1x8 0116=1x16 0132=1x32 0164=1x64 1128=1x128 0204=2x4 0208=2x8 0216=2x16 0232=2x32 0264=2x64 2128=2x128 |
0=裸光纤 1=900um松套管 2=900um紧套管 3=2.0mm光纤 4=3.0mm光纤 |
0=none 1=SC/PC 2=SC/APC 3=FC/PC 4=FC/APC 5=ST 6=LC 7=LC/APC 8=E2000 S=Special |
0=裸光纤 1=900um松套管 2=900um紧套管 3=2.0mm光纤 4=3.0mm光纤 |
0=0.5m 1=1m 2=1.5m 3=2m 4=3m 5=4m S=special |
0=none 1=SC/PC 2=SC/APC 3=FC/PC 4=FC/APC 5=ST/PC 6=LC/PC 7=LC/APC 8=E2000 S=Special |
A=4X4X40 B=4X7X50 C=4X12X60 D=4X7X60 E=6X20X80 F=100X80X10 G=120X80X18 H=140X115X18 I=19”1U Rack J=托盘式 K=插片式 S=Special |
