OTDR 检测用光栅型反射器
Description
OTDR 检测用光栅型反射器是基于光纤布拉格光栅技术 ，用于反射光线路终端侧（OLT）的OTDR 检测信号 ，而正常的无源光网络系统（PON）中的事情波长则可以通过反射器 。当丈量系统向位于光路末端的光纤光栅线路终端发出一定波长规模的信号光后 ，光栅型反射器将光栅特定波长（1644.5nm ~ 1655.5nm）反射回来 ，如检测系统正常检测到此信号 ，则证明此光纤链路正常 。
产品应用

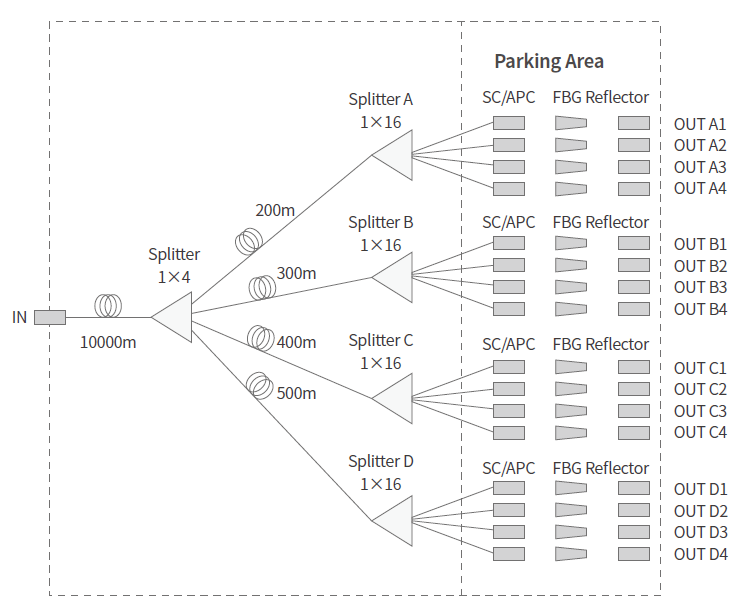

● 用于光检测系统的光路监测和维护 ，可应用于FTTH ，FTTB ，FTTC
产品特点
● 反射波长和反射率控制精度高
● 通信波段低插损
● 可使用多种适配器结构 ，如：LC/APC、SC/APC
● 特定型号可双向装置
● 具有较高的可靠性和寿命
● 匹配GPON, EPON, GEPON, 10GEPON, NGPON
规格参数
| 产品类型 | FT-AE-REF-1650-XX-XX*① | |
|---|---|---|
| 参数 | 最小值 | 最大值 |
| 光学规格 | ||
| 通带波长规模 (nm) | 1260 | 1625 |
| 阻带波长规模 (nm) | 1644.5 | 1655.5 |
| 插入损耗 (1260nm ~ 1360nm) (dB)*② | -- | 1.0 |
| 插入损耗 (1460nm ~ 1600nm) (dB) | -- | 1.0 |
| 插入损耗 (1600nm ~ 1625nm) (dB) | -- | 2.0 |
| 插入损耗 (反射带) (dB) | 21 | -- |
| 回波损耗 (1260nm ~ 1360nm) (dB)*③ | 35 | -- |
| 回波损耗 (1460nm ~ 1580nm) (dB) | 35 | -- |
| 回波损耗 (1580nm ~ 1620nm) (dB) | 30 | -- |
| 回波损耗 (1620nm ~ 1625nm) (dB) | 20 | -- |
| 回波损耗（1644.5nm-1655.5nm) (dB） | 0 | 1 |
| 平坦度 (1644.5nm-1655.5nm)（ dB） | 0 | 0.6 |
| 偏振相关损耗 (1260nm ~ 1600nm) (dB) | 0 | 0.4 |
| 温度相关损耗 (1260nm ~ 1600nm) (dB) | 0 | 0.5 |
| 最大可蒙受功率 (dBm) | 27 | |
| 插拔次数 | 500 | -- |
| 连接器 | SC/APC 公头 & SC/APC 母头 | -- |
|
事情情况 | ||
| 存储温度 (℃) |
-40 |
85 |
| 事情温度 (℃) |
-25 |
65 |
| 相对存储湿度 (RH%) |
5 |
95 |
*①FT-AE-REF-1650-XX-XX ，其中 ，第一个XX是指光纤类型 ，第二个XX是指结构类型
*②插入损耗 IL（dB）= -10lg(输出功率/输入功率)(dB)
*③回波损耗 ORL（dB）= -10lg(反射功率/输入功率)(dB) ，测试回波损耗带宽时1650nm光源从母头注入
Important Notice
Performance figures, data and any illustrative material provided in this data sheet are typical and must be specifically confirmed in writing by F-tone Networks before they become applicable to any particular order or contract. In accordance with the F-tone Networks policy of continuous improvement specifications may change without notice.
The publication of information in this data sheet does not imply freedom from patent or other protective rights of F-tone Networks or others. Further details are available from any F-tone Networks sales representative.
