LC-RJ超小型单路光纤�？椋�155M~10G）

LC-RJ超小型单路光�？椋�155M~10G）

4.0/5 rating 1 vote

Description

LC-RJ超小型单路光�？椋�155M~10G）

特性

适应于高速信号完整性的表贴I/O引脚

全金属外壳

工业级/军品级温度规模，接纳抗振动设计

光口形式为LC接口

支持速率：0~10G可选

波长850nm/1310nm/1550nm/CWDM/DWDM可选,推荐850nm/1310nm

传输距离：0~120km可选，推荐10km

3.3V 单电源供电

双纤LC接口

全金属外壳，焊接式装置

使用温度规模：工业级温度 -40℃～+85℃

产品应用：

数字雷达阵列

点对点光纤通讯

机械人通讯通信

医疗检测通信

航天航空通信

工业军工通信

船舶铁路通信

种种数字光通信系统。

外形尺寸(单位mm)

RJ�？�，排针有两种，外壳有两种（10G 1310�？橥饪潜冉洗�，跟其他纷歧样），结构图一共三种。 10G�？榈呐耪胧且恢碌�，都是带I2C的，为12针，间距0.8mm。三种结构图划分如下：

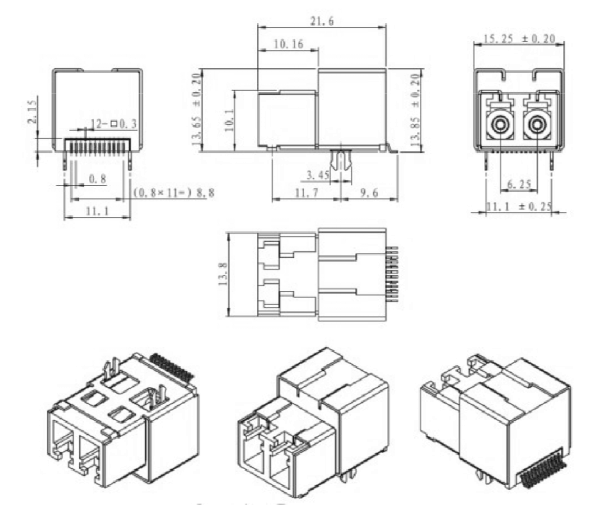

1）10G 850nm的结构图，带I2C，�？槌ざ�21.6mm，管脚数量12针，中心距0.8mm

管脚数量	管脚中心距	管脚焊盘宽度
12	0.8毫米	0.3毫米

大宝娱乐-LG游戏|PT游戏|CQ9游戏

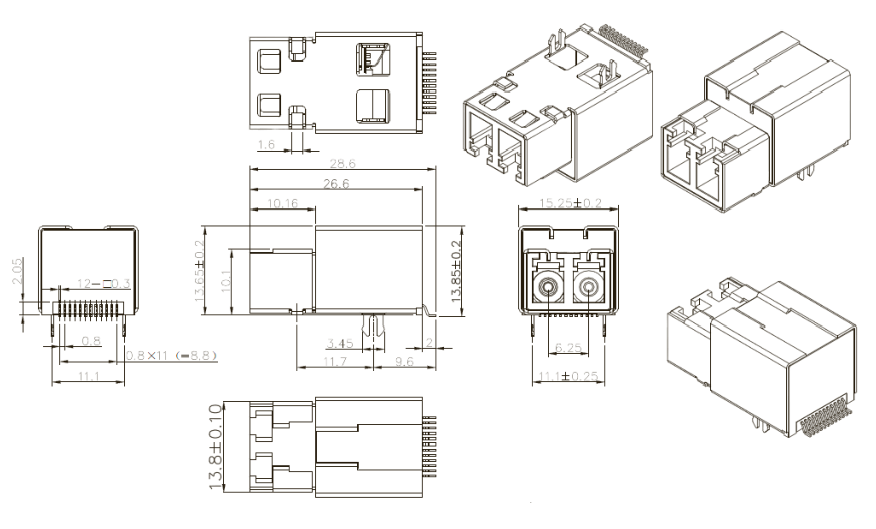

2） 10G1310nm的结构图，带I2C，�？槌ざ�26.6mm，管脚数量12针，管脚间距0.8mm。

管脚数量	管脚中心距	管脚焊盘宽度
12	0.8毫米	0.3毫米

大宝娱乐-LG游戏|PT游戏|CQ9游戏

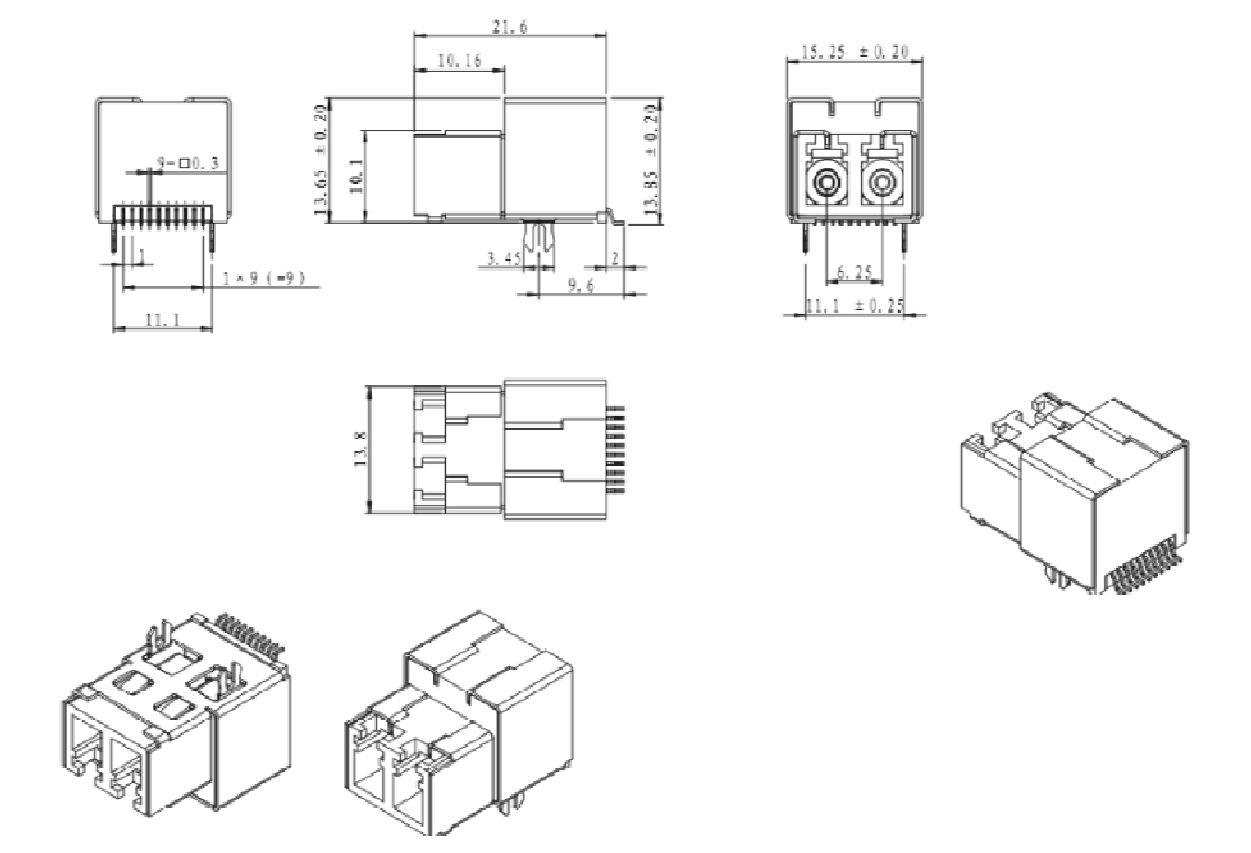

3）低速的�？�，一般长度是21.6mm，管脚针数10针，管脚间距1mm，155M-1310nm，1.25G-1310nm，1.25G- 850nm，结构图是一样的：

管脚数量	管脚中心距	管脚焊盘宽度
10	1毫米	0.3毫米

大宝娱乐-LG游戏|PT游戏|CQ9游戏

注：单位：毫米未注尺寸：公差±0.2mm

订购信息

产品型号	描述
FTRJ-8503-02	RJ光�？�50M～155Mbps 850nm 多模 ,0℃～70℃
FTRJ-8503-02I	RJ光�？�50M～155Mbps 850nm 多模 ,-40℃～85℃

FTRJ-1303-10	RJ光�？�50M～155Mbps 1310nm 10km ,0℃～70℃
FTRJ-1303-10I	RJ光�？�50M～155Mbps 1310nm 10km ,-40℃～85℃

FTRJ-8512-02	RJ光�？�100M～1.25Gbps 850nm 多模 ,0℃～70℃
FTRJ-8512-02I	RJ光�？�100M～1.25Gbps 850nm 多模 ,-40℃～85℃

FTRJ-1312-10	RJ光�？�100M～1.25Gbps 1310nm 10KM ,0℃～70℃
FTRJ-1312-10I	RJ光�？�100M～1.25Gbps 1310nm 10KM ,-40℃～85℃

FTRJ-851X-02	RJ光�？�1G～10Gbps 850nm 多模 ,0℃～70℃
FTRJ-851X-02I	RJ光�？�1G～10Gbps 850nm 多模 ,-40℃～85℃

FTRJ-131X-10	RJ光�？�1G～10Gbps 1310nm 10KM ,0℃～70℃
FTRJ-131X-10I	RJ光�？�1G～10Gbps 1310nm 10KM ,-40℃～85℃

注：可定制其它规格产品

Important Notice

Performance figures, data and any illustrative material provided in this data sheet are typical and must be specifically confirmed in writing by F-tone Networks before they become applicable to any particular order or contract. In accordance with the F-tone Networks policy of continuous improvement specifications may change without notice.

The publication of information in this data sheet does not imply freedom from patent or other protective rights of F-tone Networks or others. Further details are available from any F-tone Networks sales representative.
