JYSMT系列 微型多芯光缆组件
Description
JYSMT系列 微型多芯光缆组件
1、产品外形及尺寸及详细要求

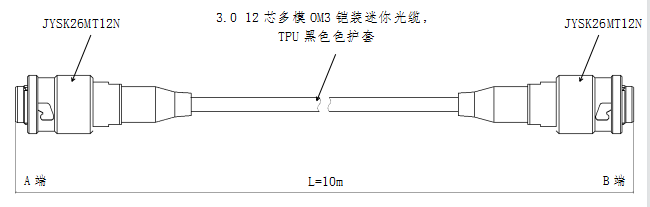

1.1 JYSK26MT12N-JYSK26MT12N-10m （3.0 12芯多模OM3通例迷你缆）
1.1 型号说明：产品A、B端各为1个JYSK26MT12N插头，光缆为3.0 12芯多模OM3铠装迷你光缆，TPU玄色护套，长度10m。
链路损耗：≦0.75+0.75+3.5dB/km*Lm（850nm）

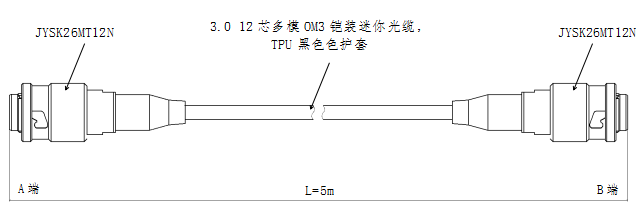

1.2 JYSK26MT12N-JYSK26MT12N-5m （3.0 12芯多模OM3通例迷你缆）
1.2 型号说明：产品A、B端各为1个JYSK26MT12N插头，光缆为3.0 12芯多模OM3铠装迷你光缆，TPU玄色护套，长度5m。
链路损耗：≦0.75+0.75+3.5dB/km*Lm（850nm）

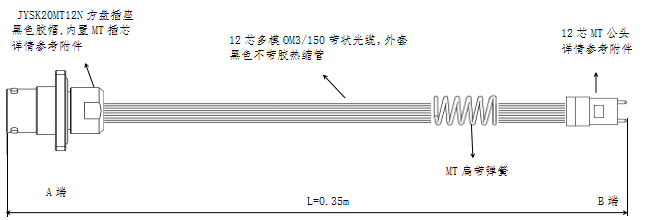

1.3 JYSK20MT12N-MT/DS12-0.35m （12芯多模OM3/150带状光缆）
1.3 型号说明：产品A端各为1个JYSK20MT12N插座，B端为一个12芯MT带导针及弹簧，光缆为12芯多模OM3/150带状光缆，长度0.35m。
链路损耗：≦0.75+0.75+3.5dB/km*Lm（850nm）
|
接头名称 |
数量 |
插芯模式 |
外挂件 |
材质 |
打标要求 |
BOM表名称 |
不配项 |
特殊要求 |
|
JYSK20MT12N |
2 |
/ |
/ |
不锈钢304及以上 |
无 |
参考纸档 |
插芯、尾附 |
1.4：详情参考上图

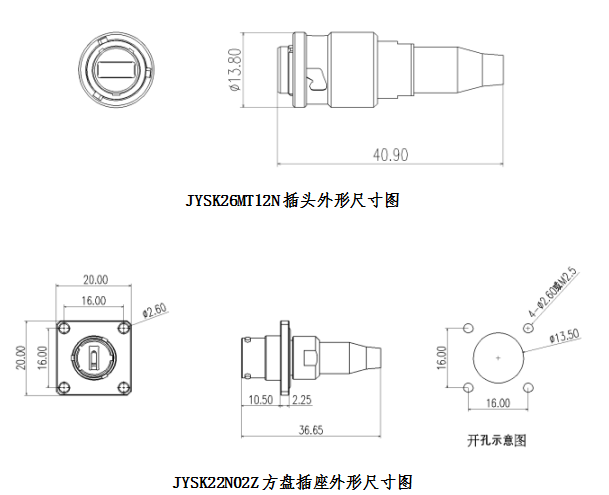

2、插头插座外形尺寸图
3、光缆组件参数
|
性能参数 |
指标要求 |
|
插拔次数 |
≥500次 |
|
材质 |
不锈钢 |
|
防护品级 |
/ |
|
盐雾性能 |
≧48H |
|
事情温度 |
-40℃～+85℃ |
|
连接器损耗 |
≦0.75 |
|
光缆组件坚持力 |
100N |
4、光缆参数

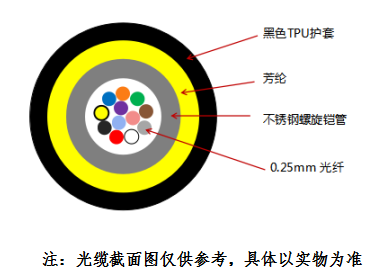

4.1 光缆截面图
4.2 光缆特性
|
光缆外径 |
3.0±0.2mm |
最小弯曲半径 |
|||
|
光纤模式 |
多模OM3 |
静态 |
10D |
动态 |
20D |
|
光纤衰减（成缆后） |
≤3.5dB/km@850nm |
光缆抗拉力 |
|||
|
|
|
恒久 |
200N |
短期 |
400N |
|
事情温度 |
压扁力 |
||||
|
-40 °C to +85 °C |
恒久 |
500N/10cm |
短期 |
1000N/10cm |
|
5、包装规范
1、产品独立包装袋包装，每袋1条，标签贴在PE袋左上角
2、随货附发货清单
3、ZLTC标准包装或中性包装
|
对应序号 |
型号 |
数量 |
|
1.1 |
JYSK26MT12N-JYSK26MT12N-10-K |
1 |
|
1.2 |
JYSK26MT12N-JYSK26MT12N-5-K |
1 |
|
1.3 |
JYSK20MT12N-MT/DS12-0.35m |
1 |
|
1.4 |
JYSK20MT12N（无尾罩） |
1
|
注：本产品有全国产化型号可选
Important Notice
Performance figures, data and any illustrative material provided in this data sheet are typical and must be specifically confirmed in writing by F-tone Networks before they become applicable to any particular order or contract. In accordance with the F-tone Networks policy of continuous improvement specifications may change without notice.
The publication of information in this data sheet does not imply freedom from patent or other protective rights of F-tone Networks or others. Further details are available from any F-tone Networks sales representative.
