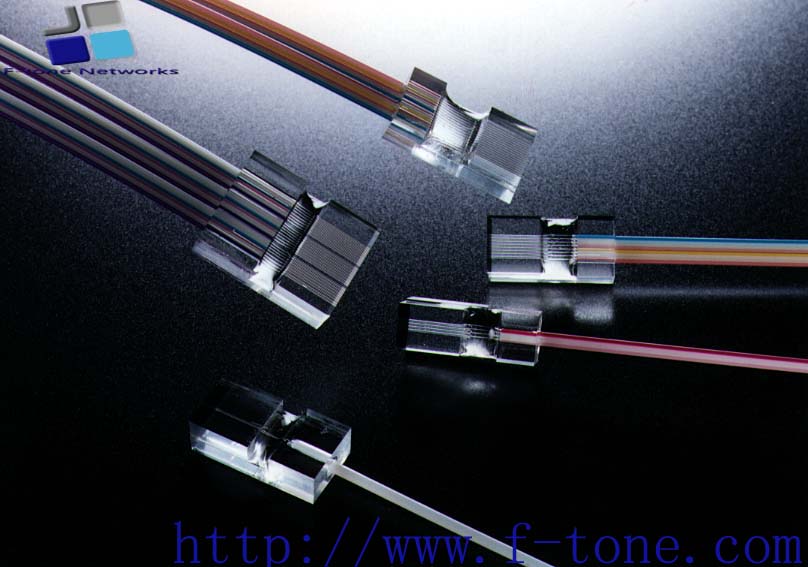

光纤阵列Fiber Array
光纤阵列Fiber Array以高精度V型槽定位带状光纤的纤维位置 ，具有精炔傩磨的端面 ，作为平面光波导分路器（PLC Splitter）重要的部件之一 ，大大减少光波导器件和光耦合瞄准的损耗 。
特性
- 高精度光纤－光纤间距
- 低插入损耗
- 高精度抛光角度或按客户要求
- 事情温度规模广： -40℃ ～85℃
- 事情波长：1260nm ~ 1620nm
- 高可靠性和稳定性
应用
- 平面波导分路器件
- 阵列波导光栅
- 有源或无源光纤阵列器件
- MEMS器件
- 多通道集成器件
遵循
- GR-1209-CORE
- GR-1221-CORE
- YD/T-1272Q
- RoHS
- 性能参数
|
光纤阵列参数 |
||||||||
|
质料 |
石英&硅基 |
|||||||
|
V型芯槽 |
μm |
250/127(±0.5)或客户指定 |
||||||
|
抛光角度 |
° |
8°(±0.3°) |
||||||
|
信道数 |
1 |
2 |
4 |
8 |
16 |
32 |
64 |
|
|
尾纤类型 |
250/900um |
250um |
4ribbon |
8ribbon |
2x8ribbon |
4x8ribbon |
8x8ribbon |
|
|
信道间隔 |
μm |
\ |
250 |
250 |
250/127 |
127 |
127 |
127 |
|
器件尺寸(mm) (L×W×H) |
mm |
6x2.5x2.5 |
10x2.5x2.5 |
10x2.5x2.5 |
10x2.5x2.5/10x3.5x2.5 |
12x3.5x2.5 |
12x5.7x2.5 |
12X9.7X2.5 |
 |
||||||||
备注:
1. 事情温度 (℃)：-40～85 。
2. 贮存温度(℃) -40～85 。
5. 信息
单通道光纤阵列
|
SFA- |
XX- |
X- |
XX- |
X- |
X- |
X |
|
S=单模 |
通道数 |
质料 |
光纤长度 |
光纤类型 |
光纤颜色 |

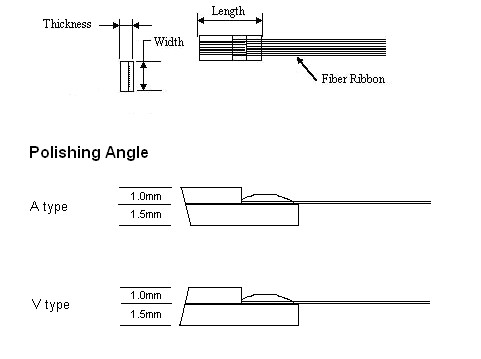

抛光角度 |
|
F=光纤 |
01=D型半圆管 |
Q=石英 |
12=1.2米 |
B=250μm 裸光纤 |
C=无色 |
A= +8° |
|
A=阵列 |
02=方型管 |
S=硅基 |
15=1.5米 |
L=900μm 松套管 |
W=白 |
V= -8° |
|
03=V型槽 |
XX=客户指定 |
T=900μm 紧套管 |
B=蓝 |
N=0° |
||
|
X=客户指定 |
X=客户指定 |
多通道光纤阵列
|
FFA- |
XX- |
X- |
XX- |
XX- |
X- |
X |
|
F=F-tone |
通道数 |
质料 |
纤芯间距 |
带纤长度 |
带纤颜色 |
抛光角度 |
|
F=光纤 |
02=2 通道 |
Q=石英 |
25= 250μm |
12=至少1.2m |
S=F-tone标准 |
A= +8° |
|
A=阵列 |
04=4 通道 |
S=硅基 |
12= 127μm |
15=至少1.5m |
X=客户指定 |
V= -8° |
|
08=8 通道 |
.......... |
N=0° |
||||
|
.......... |
X=客户指定 |
|||||
|
64=64通道 |
