紧凑型粗波分复用器

0.0/5 rating (0 votes)

Description

紧凑型粗波分复用器

紧凑型粗波分复用器基于薄膜滤波片技术和自由空间技术，具有良好的热稳定性。在公共端及各通道之间的有一瞄准直器，产品插入损耗低且通道一致性好

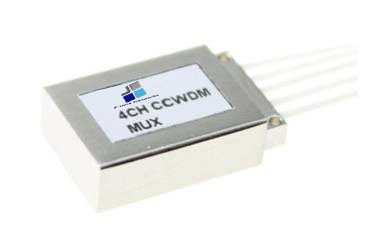

Mini-Compact-CWDM



2. 特性

  • 低插入损耗
  • 高隔离度
  • 低偏振相关损耗
  • 紧凑精巧设计
  • 优越的通道一致性
  • 事情波长规模宽：1260nm~1620nm
  • 事情温度规模广：-5℃~70℃
  • 高可靠性和稳定性

2. 应用

  1. CWDM 系统
  2. 无源光网络PON
  3. CATV系统

3. 遵循

  1. Telcordia GR-1209-CORE-2001
  2. Telcordia GR-1221-CORE-1999
  3. RoHS
  1. 性能指标

参数

1x4

1x8

中心波长 (nm)

ITU, ITU+1

透射带宽 (nm)

ITU±6.5

事情波长 (nm)

1460~1620 或1260~1620

通道间隔 (nm)

20

光纤类型

SMF-28e（0.9mm松套管）

插入损耗(dB)

≤1.0

≤1.5

隔离度(dB)

相邻分/插通道

≥30

非相邻分/插通道

≥40

平坦度 (dB)

≤0.3

偏振相关损耗 (dB)

≤0.2

偏振模式色散 (ps)

≤0.1

回波损耗 (dB)

≥45

偏向性 (dB)

≥50

最大蒙受光功率 (mw)

500

事情温度 (℃)

-5～70

存储温度 (℃)

-40～85

封装规格 (mm) (LxWxH)

58X30X8

备注：

  1. 参数不包括光纤连接器损耗
  2. 在光路中每个连接头将增加0.2dB的损耗

6. 订货信息

FCC

-

XX

X

X

XX

X

XX

-

X

X


通道数

CWDM类型

� ？槔嘈�

起始波长

光纤类型

光纤长度



输入端     连接头类型

输出端     连接头类型

F=F-tone



02=1x2

C=1460~1620nm

M=合波

27=1270/1271

B=250um裸光纤

05=0.5m



0=无

0=无

C=紧凑型



04=1x4

Q=1260~1620nm

D=分波

……

L=900um松套光纤

10=1.0m



1=FC/UPC

1=FC/UPC

C=CWDM



08=1x8



1=合波+升级端

61=1610/1611

X=客户定制

15=1.5m



2=FC/APC

2=FC/APC


XX=客户定制



2=分波+升级端



XX=客户定制



3=SC/UPC

3=SC/UPC


4=SC/APC

4=SC/APC


5=LC/UPC

5=LC/UPC


6=LC/APC

6=LC/APC


X=客户定制

X=客户定制
