传能光纤跳线

传能光纤跳线

0.0/5 rating (0 votes)

Description

大宝娱乐传能光纤跳线接纳特殊包层大芯径能量光纤，通过优化纤芯、包层直径，并结合连接器与传能光缆连接工艺，精密抛磨端面实现光纤高效率耦合和高能量传输。大宝娱乐基于各行业领域的标准应用，可提供支持差别功率水平的传能组件产品，接纳优质不锈钢软管�；げ�，具备中心夹持度好、传输效率稳定等优良特性，同时连接器类型可选D80/SMA905。

产品应用
● 大功率激光柔性传输
● 激光精密加工
● 大气光谱丈量
● 激光碎石
产品特点
● 光纤中心夹持，同心度好
● 优质不锈钢软管�；げ�
● 高数值孔径（NA 0.22）
● 激光损伤阈值高
● 传输效率抵达90% 以上@1064nm，性能稳定
● 无胶工艺可选
● D80/SMA905 连接器可选
● 水冷可选
● 优质大芯径光纤SI200/SI400/SI600 可选

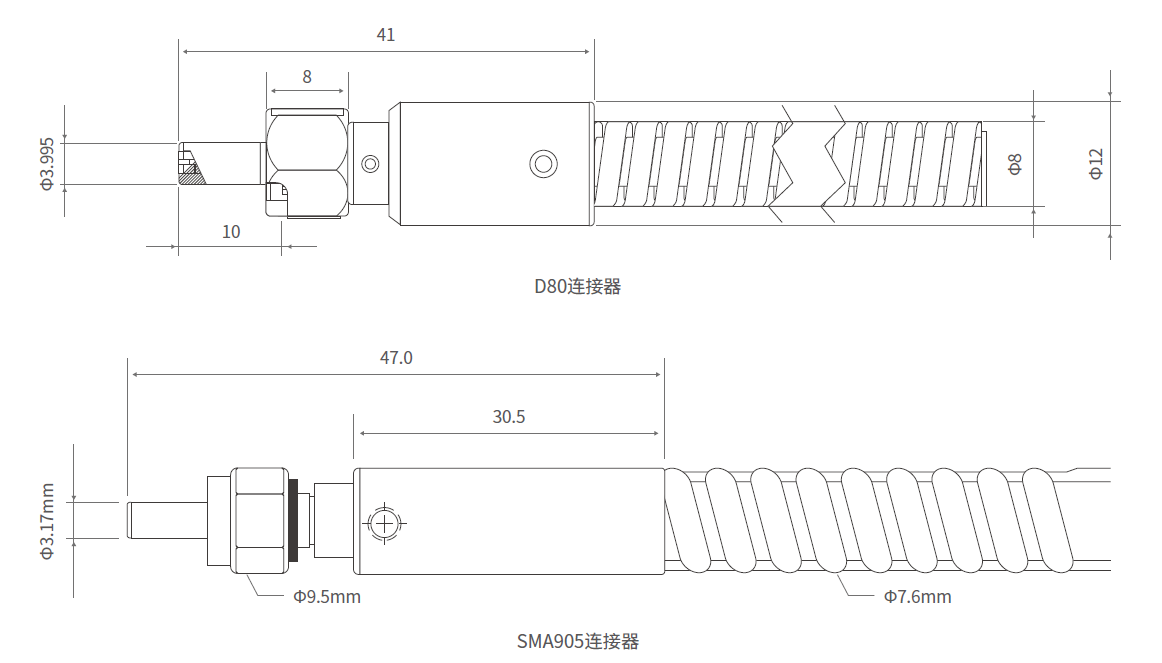

连接器结构尺寸图50
规格参数

产品类型D80-D80-SI200/500-
22/1400E(DC)-1×A80-5m		D80-D80-SI600/750-
22/1700E(DC)-1×A80-5m		SMA905-SMA905-SI400/440-
22/730-1×A30-5m

光学参数

事情波长(nm)

400 ~ 2400

数值孔径(NA)

0.22 ± 0.02

光纤类型

阶跃型

几何参数

光纤芯径(μm)

200.0 ± 5.0

600.0 ± 10.0

400.0 ± 8.0

外包层直径(μm)

500.0 ± 5.0

750.0 ± 10.0

440.0 ± 8.0

紧套层直径(μm)

1400.0 ± 50.0

1700.0 ± 50.0

730.0 ± 30.0

光纤质料

纤芯质料

低OH石英

紧套质料

ETFE

丙烯酸树脂或ETFE

跳线性能

传输效率（%）

＞90@1.06μm，长度5m

＞90@0.98μm，长度5m

耐激光强度（连续光）（W）

150@1.06μm

600@1.06μm

150@0.98μm


*光纤尺寸、数值孔径、产品长度均可定制，SMA905高功率悬空/平头可选，可选水冷连接头。
