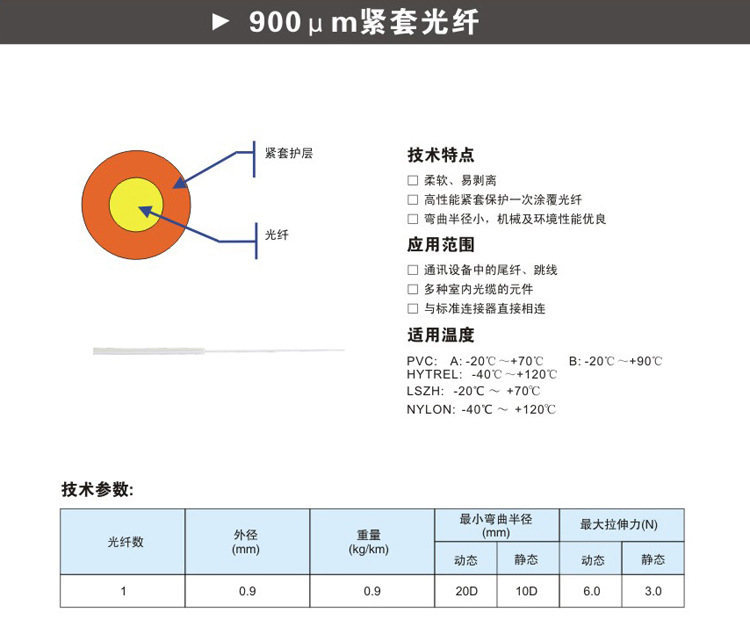

900um紧包0.9mm光纤
Description
应 用
紧套光纤是制造种种室内光缆的基本元件 ；因质料的性能差别，当二次被覆接纳差别质料时，制造的室内光缆可适合于差别的机械和情况要求，如拉力（或压力）偏大、高温（或低温）、弯曲次数多、低烟、无腐化、环保、野外、配线箱（架）及普通使用等 ；
二次被覆接纳种种质料的紧套光纤也可直接作为尾纤，用于种种光有源或无源器件的光连接，也可用于仪表或终端设备的光连接。
特 点
具有较好的机械和情况性能 ；
被覆层可剥离性满足相关标准及用户的要求 ；
满足市场和用户的种种要求。
单模光纤尺寸参数和传输性能指标----G.652
|
项目 |
单位 |
G.652A、B (B1.1) |
G.652C、D (B1.3) |
|||
|
G.652.A |
G.652.B |
G.652.C |
G.652.D |
|||
|
模场直径(1310nm) |
μm |
8.6～9.5±0.6 |
||||
|
包层直径 |
μm |
125.0±1.0 |
||||
|
芯/包层同心度误差 |
μm |
≤0.6 |
||||
|
包层不圆度 |
% |
≤1.0 |
||||
|
涂覆层直径(未着色) |
μm |
245±10 |
||||
|
涂覆层直径(着色) |
μm |
250±15 |
||||
|
包层/涂覆层同心度误差 |
μm |
≤12.5 |
||||
|
截止波长λCC |
nm |
≤1260 |
||||
|
宏弯损耗 R30、100圈 |
dB |
1550nm≤0.1 |
1625nm≤0.1 |
1625nm≤0.1 |
1625nm≤0.1 |
|
|
衰减系数 |
1310nm |
dB/km |
≤0.35(Ⅰ级)/ ≤0.38(Ⅱ级) |
|||
|
1550nm |
≤0.21(Ⅰ级)/ ≤0.24(Ⅱ级) |
|||||
|
1625nm |
≤0.24(Ⅰ级)/ ≤0.28(Ⅱ级) |
|||||
|
注：表中所有数值均作为参考，若数值有增改，恕不另行通知。 |
||||||
单模光纤尺寸参数和传输性能指标----G.655
|
项目 |
单位 |
G.655(B4) |
|||||
|
G.655.A |
G.655.B |
G.655.C |
G.655.D |
G.655.E |
|||
|
模场直径(1550nm) |
μm |
8.0～11.0±0.6 |
|||||
|
包层直径 |
μm |
125.0±1.0 |
|||||
|
芯/包层同心度误差 |
μm |
≤0.6 |
|||||
|
包层不圆度 |
% |
≤1.0 |
|||||
|
涂覆层直径(未着色) |
μm |
245±10 |
|||||
|
涂覆层直径(着色) |
μm |
250±15 |
|||||
|
包层/涂覆层同心度误差 |
μm |
≤12.5 |
|||||
|
截止波长λCC |
nm |
≤1450 |
|||||
|
宏弯损耗 R30、100圈 |
dB |
1625nm≤0.20 |
1625nm≤0.10 |
||||
|
衰减系数 |
1460nm |
dB/km |
— |
≤0.27(Ⅰ级)/ ≤0.30(Ⅱ级) |
|||
|
1550nm |
≤0.22(Ⅰ级)/ ≤0.25(Ⅱ级) |
||||||
|
1625nm |
≤0.27(Ⅰ级)/ ≤0.30(Ⅱ级) |
||||||
|
注：表中所有数值均作为参考，若数值有增改，恕不另行通知。 |
|||||||
单模光纤尺寸参数和传输性能指标----G.657
|
项目 |
单位 |
G.657.A(B6.a) |
G.657.B(B6.b) |
|||||
|
G.657.A1 |
G.657.A2 |
G.657.B2 |
G.657.B3 |
|||||
|
模场直径(1310nm) |
μm |
8.6～9.5±0.4 |
6.3～9.5±0.4 |
|||||
|
包层直径 |
μm |
125.0±0.7 |
||||||
|
芯/包层同心度误差 |
μm |
≤0.5 |
||||||
|
包层不圆度 |
% |
≤1.0 |
||||||
|
涂覆层直径(未着色) |
μm |
245±10 |
||||||
|
涂覆层直径(着色) |
μm |
250±15 |
||||||
|
截止波长λCC |
nm |
≤1260 |
||||||
|
宏弯损耗 |
1550nm最大损耗 |
R15,10圈 |
dB |
0.25 |
0.03 |
0.03 |
— |
|
|
R10,1圈 |
0.75 |
0.1 |
0.1 |
0.03 |
||||
|
R7.5,1圈 |
— |
0.5 |
0.5 |
0.08 |
||||
|
R5,1圈 |
— |
— |
— |
0.15 |
||||
|
1625nm最大损耗 |
R15,10圈 |
dB |
1.0 |
0.1 |
0.1 |
— |
||
|
R10,1圈 |
1.5 |
0.2 |
0.2 |
0.1 |
||||
|
R7.5,1圈 |
— |
1.0 |
1.0 |
0.25 |
||||
|
R5,1圈 |
— |
— |
— |
0.45 |
||||
|
衰减系数 |
1310nm |
dB/km |
≤0.38 |
≤0.50 |
||||
|
1383nm |
≤0.38 |
— |
||||||
|
1550nm |
≤0.24 |
≤0.30 |
||||||
|
1625nm |
≤0.28 |
≤0.40 |
||||||
|
注：表中所有数值均作为参考，若数值有增改，恕不另行通知。 |
||||||||
多模光纤尺寸参数和传输性能指标
|
项目 |
单位 |
A1a |
A1b |
||
|
A1a.1 |
A1a.2 |
||||
|
芯径 |
μm |
50.0±2.5 |
62.5±2.5 |
||
|
包层直径 |
μm |
125.0±2.0 |
|||
|
芯不圆度 |
% |
≤6.0 |
|||
|
包层不圆度 |
% |
≤2.0 |
|||
|
芯/包层同心度误差 |
μm |
≤0.5 |
|||
|
涂覆层直径 |
(未着色) |
μm |
245±10 |
||
|
(着色) |
μm |
250±15 |
|||
|
包层/涂覆层同心度误差 |
μm |
≤12.5 |
|||
|
数值孔径(NA) |
— |
0.20±0 .015 |
0.275±0 .015 |
||
|
衰减系数级别 |
850nm |
dB/km |
2.4 |
2.5 |
2.8 |
|
3.0 |
3.5 |
||||
|
3.5 |
|||||
|
1300nm |
dB/km |
0.7 |
0.8 |
0.7 |
|
|
1.0 |
1.0 |
||||
|
1.5 |
1.5 |
||||
|
模式带宽级别 |
850nm |
MHz·km |
200 |
1500 |
100 |
|
500 |
2000(有效模) |
200 |
|||
|
800 |
500 |
||||
|
800 |
|||||
|
1300nm |
MHz·km |
200 |
500 |
200 |
|
|
500 |
500 |
||||
|
800 |
800 |
||||
|
1000 |
1000 |
||||
|
1200 |
|||||
|
注：表中所有数值均作为参考，若数值有增改，恕不另行通知。 |
|||||
多模光纤带宽特性代码表
|
性能代码 |
光纤型号 |
标称芯径(μm) |
满注入带宽850nm（MHz·km） |
满注入带宽1300nm（MHz·km） |
有效模带宽850nm*（MHz·km） |
|
OM1 |
A1a.1 |
50 |
200 |
500 |
不适用 |
|
OM2 |
A1a.1 |
50 |
500 |
500 |
不适用 |
|
OM3 |
A1a.2 |
50 |
1500 |
500 |
2000 |
|
OM1 |
A1b |
62.5 |
200 |
500 |
不适用 |
|
OM2 |
A1b |
62.5 |
500 |
500 |
不适用 |
|
注：表中所有数值均作为参考，若数值有增改，恕不另行通知。 |
|||||
用户定制
光纤种类：单模G.652、G.655或G.657光纤，多模A1a或A1b光纤，或其它型号及种类的光纤 ；
紧套质料：阻燃聚氯乙烯（PVC）、低烟无卤阻燃聚烯烃（LSZH）、热塑性聚酯弹性体（Hytrel），尼龙（Nylon12）或其它商定质料 ；
紧套颜色：蓝、桔、绿、棕、灰、白、红、黑、黄、紫、粉红、青绿等，也可是其它商定颜色 ；
光纤外径：标称值为0.580mm和0.880mm，也可是商定的其它外径尺寸 ；
交货长度：1km或2km，也可是其它商定长度 ；
其它要求：商定的其它特殊要求。
描述：
单芯紧套光纤在具有紫外（UV）光涂层的单� ；蚨嗄９庀送饧犯揭徊憬籼字柿献槌�。
结构特点及应用：
· 直径小、弯曲半径小、柔软性能好 ；
· 选用优质质料及优化工艺，确保优异的崎岖温性能 ；
· 奇特的缓冲层结构，拥有优异的剥离性能 ；
· 室内软光缆成缆的最基本单位 ；
· 适用于仪表内部元器件的连线，节约有限空间资源 ；机械特性：
| 纤芯数 | 外径(mm) | 重量(kg/km) | 最大张力(N) | 最小弯曲半径(mm) | ||
| 短期 | 恒久 | 装置时 | 事情时 | |||
| 1 | 0.9 | 0.9 | 6.0 | 3.0 | 50 | 30 |
| 存储温度℃ | -40～+70 | |||||
| 事情温度℃ | -20～+70 | |||||
传输特性：
| 事情波长 | 850/1300nm | 1310/1550nm | ||
| 光纤类别 | 多模光纤 | G.652 | G.655 | |
| 芯/包层直径 | 50/125um | 62.5/125um | / | / |
| 衰减(dB/km) | ≤3.0/1.0 | ≤3.5/1.5 | ≤0.4/0.25 | ≤-/0.5 |
| 带宽(MHz·km) | ≥200/400 | ≥160/200 | / | / |
Important Notice
Performance figures, data and any illustrative material provided in this data sheet are typical and must be specifically confirmed in writing by F-tone Networks before they become applicable to any particular order or contract. In accordance with the F-tone Networks policy of continuous improvement specifications may change without notice.
The publication of information in this data sheet does not imply freedom from patent or other protective rights of F-tone Networks or others. Further details are available from any F-tone Networks sales representative.
