24GHz模拟光收�？�
Description
24GHz模拟光收�？�
特点
● 超小体积：22mm17mm8.9mm
● 高响应度: 典范值 0.8 mA/mW @ 1310nm
● 超宽的事情频率规模 ，最高可到 24GHz
● 超宽接收波长规模：800nm~1650nm
● RF 通路匹配到 50 欧姆输出
运用
● 6G/5G/4G/Wi-Fi 等天线拉远
● 卫星通信
● 北斗/GPS 信号传输
● 漫衍式天线系统
● 高速脉冲信号传输
● 高速测试丈量
● HFC和FTTx Nodes的视频信号漫衍传输
绝对最大额定值
|
参数 |
符号 |
条件 |
最小值 |
最大值 |
单位 |
|
事情温度规模 |
Topr |
-40 |
+70 |
°C |
|
|
存储温度规模 |
Tstg |
-40 |
+85 |
°C |
|
|
饱和输入光功率 |
Ps |
CW |
- |
10 |
mW |
|
前向电流 |
If |
- |
10 |
mA |
|
|
反向偏置电压 |
Vr |
PD 光器件 |
- |
20 |
V |
|
直流事情电压 |
Vd |
+5V 供电脚 |
+4.7 |
+5.5 |
V |
|
暗电流 |
Td |
10 |
nA |
||
|
相对湿度 |
Hr |
- |
- |
95 |
% |
|
压强 |
Pr |
- |
86 |
106 |
kPa |
|
静电品级 ESD |
人体模型 |
- |
Class 1B |
注意：凌驾最大（最�。┲� ，将会有可能造成光�？橛谰盟鸹祷蛩醵棠？槭褂檬倜湍？椴豢芍时�。
电气和光学特性
|
参数 |
符号 |
测试条件 |
最小值 |
典范值 |
最大值 |
单位 |
|
|
波长规模 |
λ |
800 |
-- |
1650 |
nm |
||
|
响应度 |
R |
1310nm |
0.7 |
0.8 |
-- |
mA/mW |
|
|
1550nm |
0.7 |
0.85 |
-- |
||||
|
频率带宽 （1） |
BW |
RCC |
0.01 |
-- |
6 |
GHz |
|
|
RXC |
0.01 |
-- |
12 |
||||
|
RUC |
0.01 |
-- |
18 |
||||
|
RKC |
0.01 |
-- |
24 |
||||
|
带内波动 （2） |
Flatness |
RCC ，0.1GHz~6GHz |
-- |
±1 |
±1.2 |
dB |
|
|
RXC ，0.1GHz~12GHz |
-- |
±1.2 |
±1.5 |
||||
|
RUC ，0.1GHz~18GHz |
-- |
±1.5 |
±2 |
||||
|
RKC ，1GHz~24GHz |
-- |
±1.7 |
±2.5 |
||||
|
射频回波损耗 |
RL |
RCC ，0.1GHz~6GHz |
-- |
-12 |
-9 |
dB |
|
|
RXC ，0.1GHz~12GHz |
-- |
-10 |
-7 |
||||
|
RUC ，0.1GHz~18GHz |
-- |
-10 |
-5 |
||||
|
RKC |
0.1GHz~18GHz |
-- |
-10 |
-5 |
|||
|
18GHz~24GHz |
-- |
-5 |
-3 |
||||
|
光背向反射 |
ORL |
-- |
-35 |
-- |
dB |
||
|
暗电流 |
Id |
PD |
-- |
5 |
100 |
nA |
|
|
事情电压 |
Vd |
+4.8 |
+5.0 |
+5.2 |
VDC |
||
|
功耗 |
Pdiss |
+5V 供电 |
-- |
25 |
50 |
mW |
|
说明：（1）交流耦合 ，更低的起始频率 ，如 DC 或 9kHz 可定制；
（2）带内波动已经扣除了光发射端的波动孝敬。

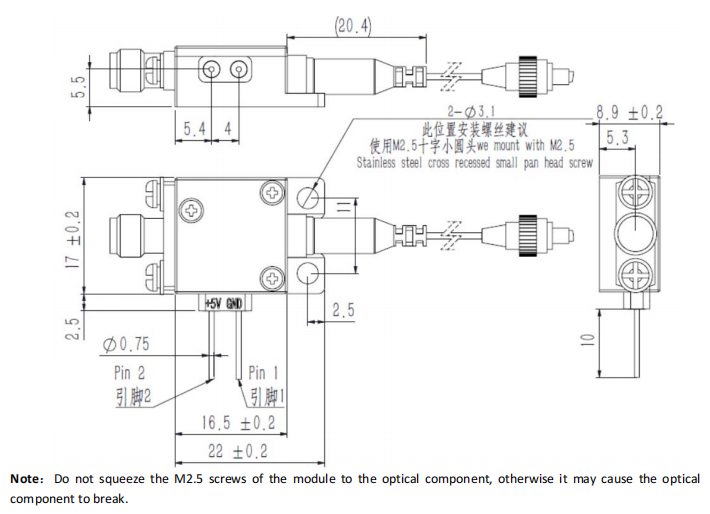

机械结构 (单位: mm)
订货信息
|
FT-79-OM |
- |
RxC |
000 |
N |
x |
- |
O |
W |
xx |
|
FT-79-OM： 光�？� |
事情频率规模 （1）： RCC：0.01~6GHz RXC：0.01~12GHz RUC：0.01~18GHz RKC：0.01~24GHz |
接收波长规模： 000:850nm ~ 1650nm |
光纤接头类型 （2）： F：FC/APC 单模光钎 S: SC/APC 单模光纤 |
事情温度规模 （3） W: -40 to 70℃ |
特殊界说： 00:标准交流耦合 01：直流耦合 |
说明
（1）更低的起始频率 ，如 DC 或 9kHz 可定制；
（2）其他类型光纤接头类型可定制；
（3）其他温度规模需要定制。
大宝娱乐 | F-tone Networks
企业邮箱：sales@f-tone.com
企业网站：www.f-tone.com
企业网站：www.sfpgmk.com
企业电话：028-85255257
企业传真：028-85977702
注：本产品有全国产化型号可选
