1550nm窄线宽测风雷达激光器
本产品配有腔体温度显示器,可实时监测温度。预置腔体温度为 24.77℃,供电十分钟后各项性能渐趋最佳状态。相干拍频丈量标明：事情时间越长，频谱曲线稳定性越佳。
一、技术参数
事情温度（多种温度级别可�。�
● 商用级：0~+7度
● 扩展级：-10~+80度
● 工业级：-40~+85度
● 军品级：-55~+85度
|
波长: 输出功率： 谱线宽度： 消光比： 光功率稳定度： 信噪比： 腔体温控精度： 供电电压： 机箱尺寸：
|
1550.05nm(见图一·：光谱测试图·） 18mW 2.5KHz(见图二：谱宽测试洛伦兹曲线） ≥20dB 2% ≥60dB 0.01℃ 3.3VDC(专用大用大用量电池，满电可连续事情6小时） 120×150×30mm³ |
|

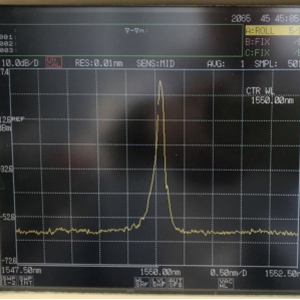

图一：光谱测试图
|

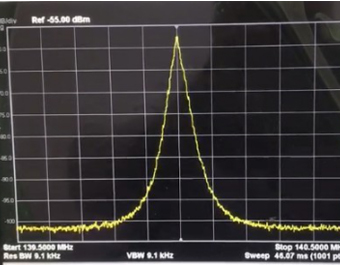

图二：谱宽测试洛伦兹曲线
|
二、操作说明
（1） 按图三至图五所示充电与连线,先对电池充电,,机壳外表上4 个指示灯常亮时充电完毕；
为压低电路噪声,本激光器接纳双电源温控电路与激光主回路划分供电,电池充电完毕可连续事情约6 小时；
当电池余量显示只剩一格时,应进行充电,以免影响连续事情如:接纳浮充方法事情（边充电边点亮激光器）,则可恒久事情。
（2） 事情时按图三至图五所示连接后,合上电池盒右上角的开关,此时激光器上红灯点亮；
五分钟后激光腔体控温回路抵达稳定事情状态,即可开始事情。
|

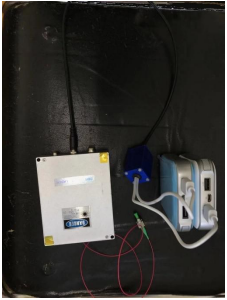

图三：连接示意图1
|

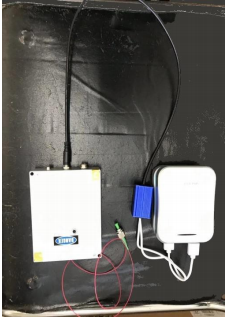

图四：连接示意图2
|
图五：连接示意图5
三、关机
拔下双电源插头即可。
1、说明事项：
冬季室温较低的事情情况,实际抵达稳定温控时间可能稍长,激光腔体温度显示表只用于监测温度，凭据需要选择连接与否,当充电电池显示余电只有一格时,应考虑进行充电;需要激光器连续事情时间很长时,可以接纳浮充方法事情。但此时对激光性能略有影响,因此在可能的情况下,建议优先考虑单独电池供。
2、电的事情方法：
收到后请注意以下诸事：
（1）为包管低噪音,请一定使用公司研制的专用优质大容量双电池,但初用时一定有明白说明书,熟悉连线和充电要领，开关位置等；
（2）凭据经验,邮寄运输时防震十分重要,若再须邮寄,也一定按原样包装妥当,以免损坏。
Important Notice
Performance figures, data and any illustrative material provided in this data sheet are typical and must be specifically confirmed in writing by F-tone Networks before they become applicable to any particular order or contract. In accordance with the F-tone Networks policy of continuous improvement specifications may change without notice.
The publication of information in this data sheet does not imply freedom from patent or other protective rights of F-tone Networks or others. Further details are available from any F-tone Networks sales representative.
Pigtail Isolators are generally used in various lasers that require isolation to prevent feedback into lasers. F-tone Networks's Pigtail Isolators offer excellent performance with low insertion loss and high isolation. F-tone Networks's proprietary bonding process, combined with years of volume manufacturing experience, results in a high reliability record. Bare isolator chips survive more than 5,000 hours of damp heat testing without delamination.
光谱线宽可调光源
激光器�？榻幽山诘渭す馄�,结合专业设计的激光器驱动电路与光谱线宽控制电路,实现激光器线宽大规模连续可调。此激光器可应用于科学研究、光纤通讯等领域。
特性
|
应用
|
