10Mb/s 单模双发射光�？�

10Mb/s 单模双发射光�？�

0.0/5 rating (0 votes)

Description

10Mb/s 单模双发射光�？�

特点：
● SC/FC/ST或尾纤型光接口，单模双发射光�？�
● +3.3V /+5V供电
● 接口电平兼容标准TTL电平和CMOS电平
● 标准1×9管脚封装
● 发射器件可选用1310nm LD
● 极低功耗设计，满足特殊要求
● 传输速率低至直流，上限速率可选，最高可达10Mb/s
Feature：
● SC/FC/ST receptacle optical interface and pigtail optical interface
● Single-mode Double emission fibers optical transceiver
● Standard +3.3V/ or +5V Power Supply
● Standard TTL data output with signal detect indication, compatible with CMOS level
● Standard1×9 package
● Transmit as MQW 1310nm or 1550nm LD
● Super low power consumption, applied to some special requirement
● Optional transmission bit rate with down to 0bps and up to 10Mbps

参数：Specification

参数

Parameter

条件

Condition

最小

Min

典范

Typ

最大

Max

事情波长Wavelength （nm）

1310nm

1270

1310

1360

电源电压

Power Supply（V）

Vcc

3.135

3.3

3.465

4.75

5

5.25

信号电平

Signal Level

TTL

0~4.0

LVTTL

0~3.0

单端发送事情电流（mA）

Current of transmitter section

Vcc=5V

55

Vcc=3.3V

55

极限值
Absolute Maximum Ratings

事情温度

Operating temperature（℃）

0～＋70 （商业级）

Commercial Level

引线焊接温度

Lead soldering temperature（℃）

<260

－40~+85 （工业级）

Industrial Level

贮存温度

Storage temperature（℃）

－40～＋85

引线焊接时间

Soldering duration（Sec）

<10

管脚界说
Pin Connections

管脚

Pin

管脚名称

Name

电平

Level

说明

Description

1

GNDT1

发送1部分接地脚Signalgroundfor Transmitter section1

2

TD1

TTL/LVTTL

发送1部分数据输入Datainput of transmitter section1

3

NC

不接No connect

4

NC

不接No connect

5

VccT1

发送1部分正电源Powersupplyfortransmittersection1

6

VccT2

发送2部分正电源Powersupplyfortransmittersection2

7

NC

不接No connect

8

TD2

TTL/LVTTL

发送2部分数据输入Datainput of transmitter section2

9

GNDT2

发送2部分接地脚Signalgroundfor Transmitter section2

外形尺寸及接口界说
Dimension and optical interface

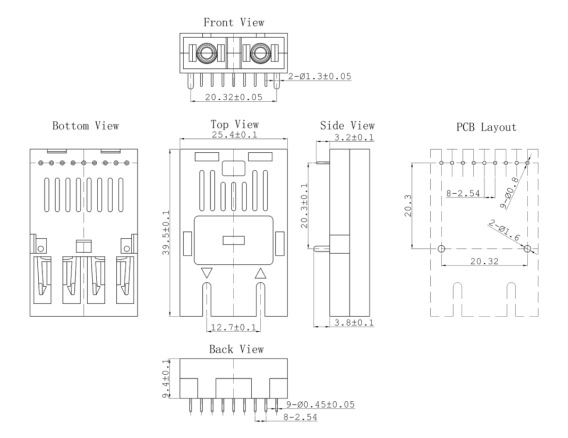

双发SC型接口
Double emission SC optical interface

2.22 3

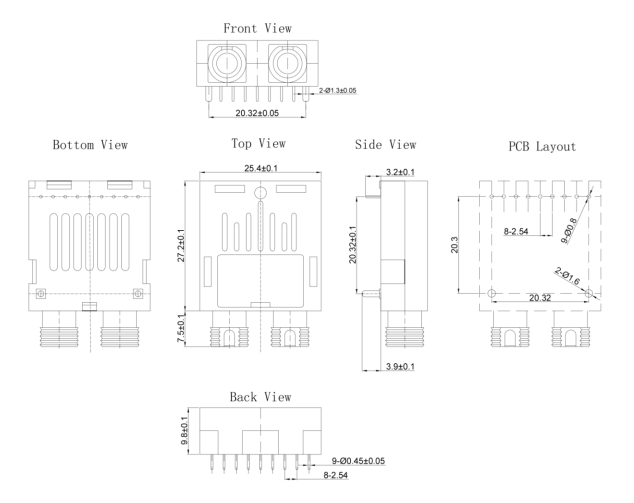

双发 FC 型接口（工业级）
Double emission FC optical interface2.22 3

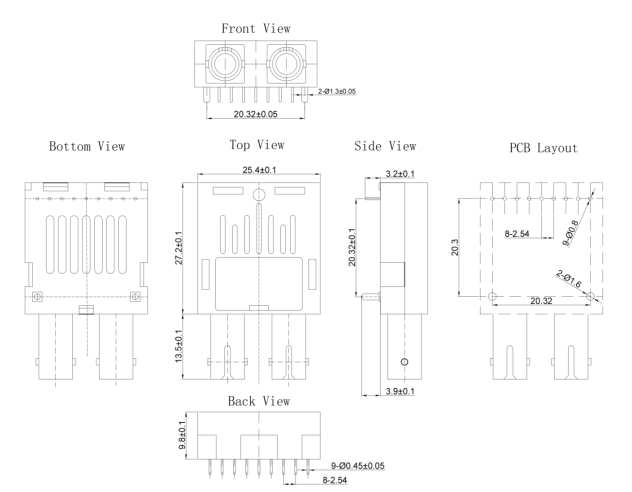

双发ST型接口（工业级）
Double emission ST optical interface

2.22 3
选型Ordering information

型号Part Number

产品描述Product Description

型号中”xx”可选配参数

FTTR-2T13L2-20-xx-GC

1*9 10M SM Double TX 20KMTTL ,0℃~+70℃

3S: 3.3V-SC 接头；

3F: 3.3V-FC 接头；

3T: 3.3V-ST 接头；

5S: 5V-SC 接头；

5F: 5V-FC 接头；

5T: 5V-ST 接头；

FTTR-2T13L2-40-xx-GC

1*9 10M SM Double TX 40KMTTL,0℃~+70℃

FTTR-2T13L2-20I-xx-GC

1*9 10M SM Double TX 20KMTTL ,-40℃~+85℃

FTTR-2T13L2-40I-xx-GC

1*9 10M SM Double TX 40KMTTL,-40℃~+85℃

备注：“GC”，体现全国产 。













Important Notice

Performance figures, data and any illustrative material provided in this data sheet are typical and must be specifically confirmed in writing by F-tone Networks before they become applicable to any particular order or contract. In accordance with the F-tone Networks policy of continuous improvement specifications may change without notice.

The publication of information in this data sheet does not imply freedom from patent or other protective rights of F-tone Networks or others. Further details are available from any F-tone Networks sales representative.
