10Mb/s 单模双纤光收发一体�？�

特点：
● SC/FC/ST或尾纤型光接口，单模双纤收发一体光�？�
● +3.3V /+5V供电
● 接口电平兼容标准TTL电平和CMOS电平
● 标准1×9管脚封装
● 发射器件可选用1310nm FP LD
● 极低功耗设计，满足特殊要求
● 传输速率低至直流，上限速率可选，最高可达10Mb/s
Feature：
● SC/FC/ST receptacle optical interface and pigtail optical interface
● Single-mode Duplex fibers optical transceiver
● Standard +3.3V/ or +5V Power Supply
● Standard TTL data output with signal detect indication, compatible with CMOS level
● Standard1×9 package
● Transmit as MQW 1310nm FP LD
● Super low power consumption, applied to some special requirement
● Optional transmission bit rate with down to 0bps and up to 10Mbps

参数：Specification

参数 Parameter	条件 Condition	最小 Min	典范 Typ	最大 Max
事情波长Wavelength （nm）	1310nm	1270	1310	1360
电源电压 Power Supply（V）	Vcc	3.135	3.3	3.465
电源电压 Power Supply（V）	Vcc	4.75	5	5.25
信号电平 Signal Level	TTL		0~4.0
信号电平 Signal Level	LVTTL		0~3.0
发送电流（mA） Current of transmitter section	Vcc=5V			55
发送电流（mA） Current of transmitter section	Vcc=3.3V			55
接收电流（mA） Current of receiver section	Vcc=5V			6
接收电流（mA） Current of receiver section	Vcc=3.3V			6

极限值
Absolute Maximum Ratings

事情温度

Operating temperature（℃）

0～＋70 （商业级）

Commercial Level

引线焊接温度

Lead soldering temperature（℃）

<260

－40~+85 （工业级）

Industrial Level

贮存温度

Storage temperature（℃）

－40～＋85

引线焊接时间

Soldering duration（Sec）

<10

管脚界说

Pin Connections

管脚 Pin	管脚名称 Name	电平 Level	说明 Description
1	GNDR		接收部分接地脚Signal ground for Receiver
2	RD	TTL/LVTTL	接收部分数据输出Dataoutput of receiver section
3	NC		不接No connect
4	SD	TTL/LVTTL	接收部分无光告警。Signal Detect
5	VccR		接收部分正电源Powersupplyforreceiver
6	VccT		发送部分正电源Powersupplyfortransmitter
7	NC		不接No connect
8	TD	TTL/LVTTL	发送部分数据输入Datainput of transmitter section
9	GNDT		发送部分接地脚Signalgroundfor Transmitter

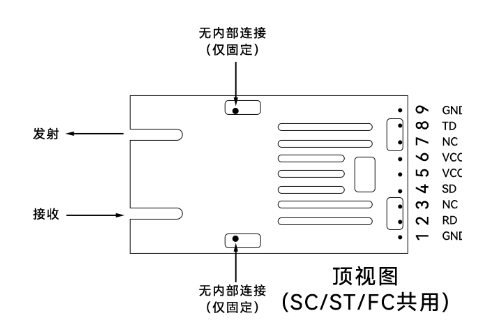

顶视图 Topview

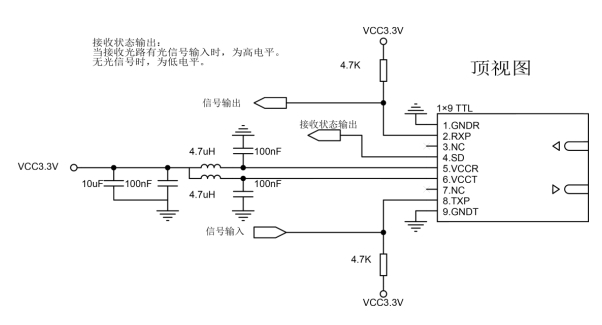

接口电路 Interface Circuit

外形尺寸及接口界说
Dimension and optical interface

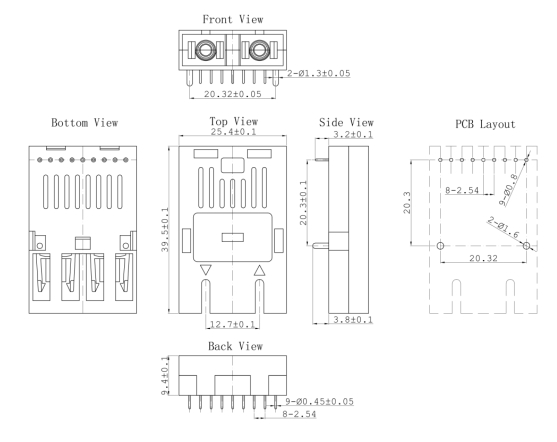

双纤SC型接口
Duplex SC optical interface 2.22 13

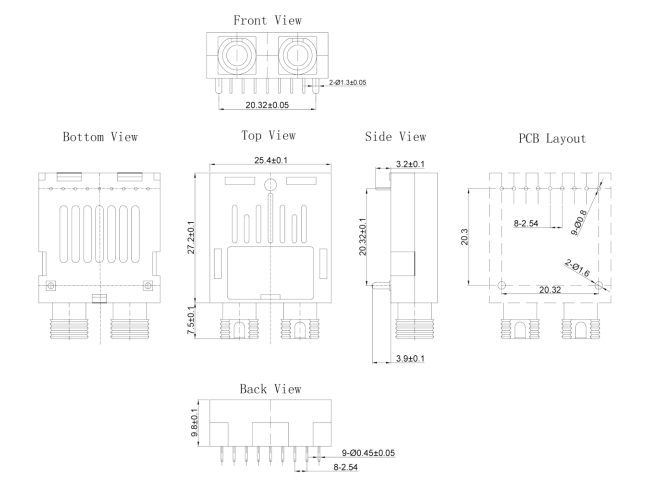

双纤 FC 型接口（工业级）
Duplex FC optical interface 2.22 13

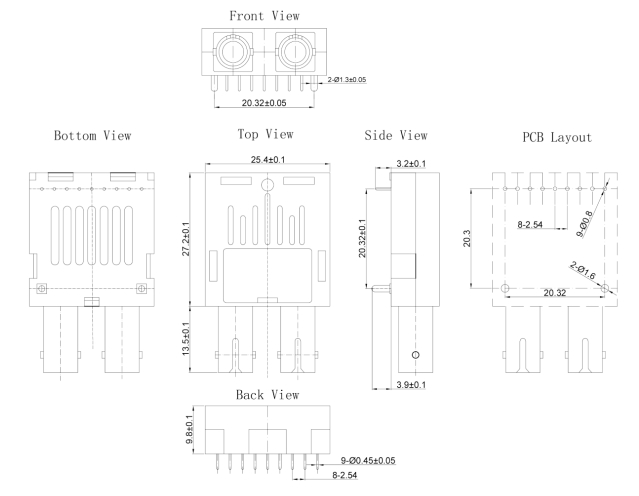

双纤ST型接口（工业级）
Duplex ST optical interface
2.22 13

选型Ordering information

型号Part Number	产品描述Product Description	型号中”xx”可选配参数
FTTR-13L2-20-xx-GC	1*9 10MSM 20KMTTL， 0℃~+70℃	3S: 3.3V-SC 接头； 3F: 3.3V-FC 接头； 3T: 3.3V-ST 接头； 5S: 5V-SC 接头； 5F: 5V-FC 接头； 5T: 5V-ST 接头；
FTTR-13L2-40-xx-GC	1*9 10MSM 40KMTTL， 0℃~+70℃
FTTR-13L2-20I-xx-GC	1*9 10MSM 20KMTTL，-40~+85℃
FTTR-13L2-40I-xx-GC	1*9 10MSM 40KMTTL，-40~+85℃

备注：“GC”，体现全国产。

Important Notice

Performance figures, data and any illustrative material provided in this data sheet are typical and must be specifically confirmed in writing by F-tone Networks before they become applicable to any particular order or contract. In accordance with the F-tone Networks policy of continuous improvement specifications may change without notice.

The publication of information in this data sheet does not imply freedom from patent or other protective rights of F-tone Networks or others. Further details are available from any F-tone Networks sales representative.
