标准光模块
10.3125Gbps 10km 单纤双向FC插拔型光模块
Description
10.3125Gbps 10km 单纤双向FC插拔型光模块
描述
FTFC-Bxx1X-021是单纤双向 ，接口为标准FC插拔型的超小紧凑型光收发模块 ，该模块将发送和接收部分封装在一个小尺寸金属壳体内 ，增强了模块抗电磁滋扰能力。光发射部分接纳DFB激光器 ，发送信号引脚（TD+和TD-）接口电平标准为OML。光接收部分包括PIN、前置跨阻放大器和限幅放大器 ，接收信号引脚（RD+和RD-）接口电平标准为CML。接收信号检测引脚（LOS）接口电平为标准LVTL。通过发射使能引脚（TDIS）可关断滥觞 ，使模块进入节电模式。
特性
● 单纤双向 ，标准FC接口
● 速率10.3125Gbps ，发射波长1270/1330nm
● 单模光纤 ，传输距离10km
● 适应于高速信号完整性的表贴I/o引脚
● 接口电平为CML
● 3.3V单电源供电
● 宽事情温度：-40℃~+85℃
● 紧凑的结构设计
● 抗振动设计
应用
● 数字雷达阵列
● 高可靠高数据率点对点光纤通信
● 信号处理中心高密度信号互联

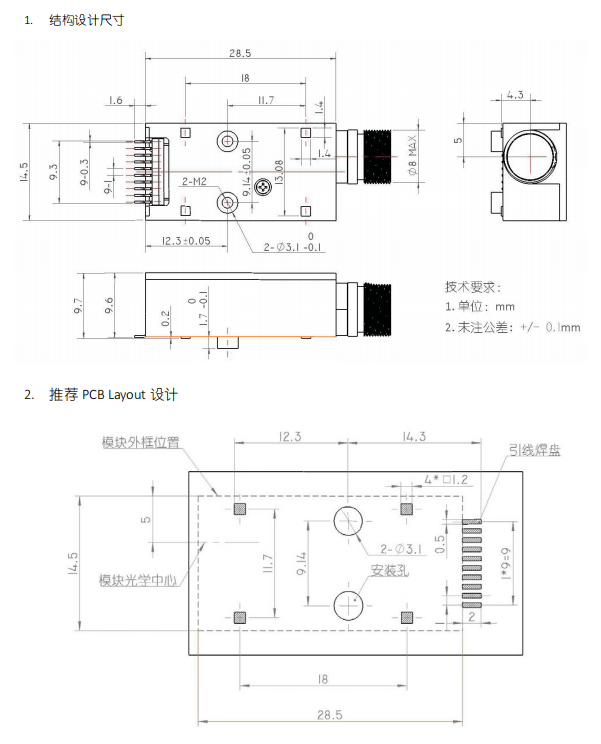

设计参数

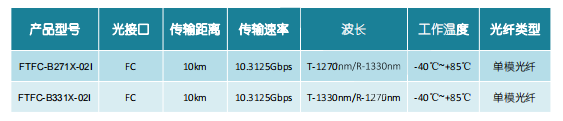

订购信息
本产品为FTFC系列 ，仅展示部分参数 ，如有需要 ，请联系大宝娱乐。
Important Notice
Performance figures, data and any illustrative material provided in this data sheet are typical and must be specifically confirmed in writing by F-tone Networks before they become applicable to any particular order or contract. In accordance with the F-tone Networks policy of continuous improvement specifications may change without notice.
The publication of information in this data sheet does not imply freedom from patent or other protective rights of F-tone Networks or others. Further details are available from any F-tone Networks sales representative.
